Kia Rio: Балка задней подвески - Снятие - Подвеска - Инструкция по эксплуатации автомобиля Kia RioKia Rio: Балка задней подвески - Снятие

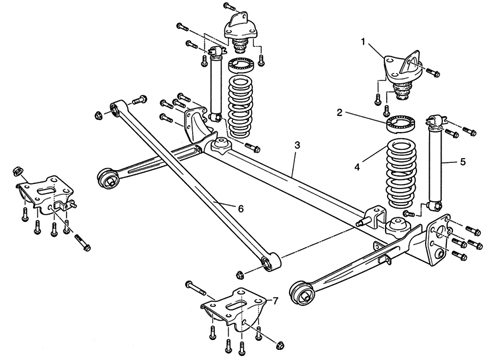

Элементы задней подвески
Элементы задней подвески 1 – опора;
2 – резиновая опора пружины;
3 – балка задней подвески;
4 – цилиндрическая пружина;
5 – амортизатор;
6 – тяга компенсации бокового перемещения балки задней подвески;
7 – кронштейн переднего крепления балки задней подвески.

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Поднимите заднюю часть автомобиля и закрепите на опорах.

2. Снимите колесо.

3. Установите домкрат под балкой задней подвески и немного приподнимите балку.

4. Выверните болт нижнего крепления амортизатора.

4. Выверните болт нижнего крепления амортизатора.

5. Опустите домкрат и снимите цилиндрическую пружину.

6. Отверните соединительную гайку и отсоедините задний тормозной шланг от

6. Отверните соединительную гайку и отсоедините задний тормозной шланг от трубки, затем освободите его из кронштейна.

Предупреждение Для исключения попадания грязи и предотвращения вытекания тормозной жидкости закройте тормозной шланг и трубку подходящими пробками.

7. Снимите зажим крепления тормозного шланга.

8. Отсоедините гибкий тормозной шланг от балки задней подвески.

9. Отсоедините трос стояночного тормоза от балки задней подвески.

10. Отверните по четыре гайки с каждой стороны и снимите с балки задней

10. Отверните по четыре гайки с каждой стороны и снимите с балки задней подвески оси с тормозными механизмами.

11. Выверните болт крепления тяги компенсации бокового перемещения балки

11. Выверните болт крепления тяги компенсации бокового перемещения балки задней подвески к балке.

12. Отверните гайки и извлеките болты крепления передних частей продольных

12. Отверните гайки и извлеките болты крепления передних частей продольных рычагов балки задней подвески к кронштейнам. Выверните болты крепления кронштейнов к кузову.

13. Отверните гайку и извлеките болт крепления тяги компенсации бокового

13. Отверните гайку и извлеките болт крепления тяги компенсации бокового перемещения балки задней подвески к кронштейну.

14. Выверните болт крепления тяги компенсации бокового перемещения балки задней подвески к балке и снимите тягу.

Предупреждение Соблюдайте осторожность чтобы не повредить трос стояночного тормоза.

15. Снимите балку задней подвески.

16. Выверните болт верхнего крепления амортизатора.

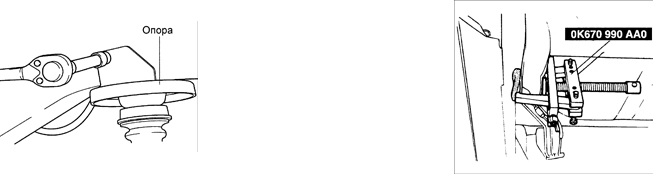

17. Снимите верхнюю опору цилиндрической пружины.

17. Снимите верхнюю опору цилиндрической пружины.

18. Специальным приспособлением ОК670 990 АА0 выдавите втулки из передней

18. Специальным приспособлением ОК670 990 АА0 выдавите втулки из передней части продольных рычагов балки задней подвески.
