Chevrolet Aveo: Блок предохранителей в моторном отсеке - Сервисные работы и уход за автомобилем - Руководство по эксплуатации и техническому обслуживанию автомобиля Chevrolet AveoChevrolet Aveo: Блок предохранителей в моторном отсеке

в моторном отсеке

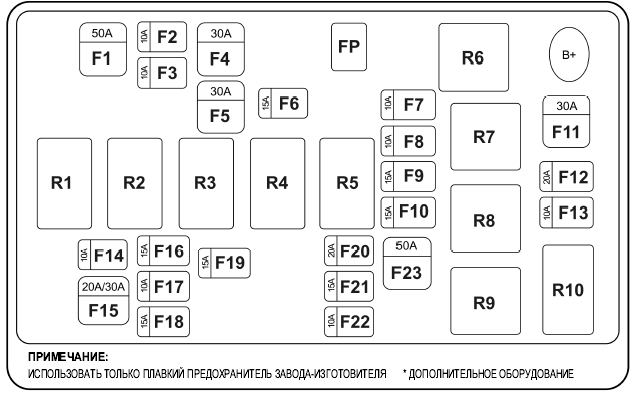

Блок предохранителей в моторном отсеке

F1 АККУМУЛЯТОР
F2 ЛЕВЫЙ СТОЯНОЧНЫЙ ФО НАРЬ
F3 ПРАВЫЙ СТОЯНОЧНЫЙ ФОНАРЬ
F4 СТАРТЕР/ЗАЖИГАНИЕ2
F5 КОМП. СИСТ. КОНДИЦ./ЗАЖИГАНИЕ1
F6 СВЕТОВАЯ АВАРИЙНАЯ СИГНАЛИЗАЦИЯ
F7 ПРАВАЯ ФАРА БЛИЖНЕГО СВЕТА
F8 ЛЕВАЯ ФАРА БЛИЖНЕГО СВЕТА
F9 ПЕРЕДНИЕ ПРОТИВОТУМАННЫЕ ФАРЫ*
F10Ф АРЫ ДАЛЬНЕГО СВЕТ А
F11 ВЫСОКАЯ СКОРОСТЬ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ
F12 НИЗКАЯ СКОРОСТЬ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ
F13 КОМП. СИСТ. КОНДИЦ.*
F14 ЭЛЕКТРИЧЕСКИЙ СТЕКЛОПОДЪЕМНИК2*
F15 ЭЛЕКТРИЧЕСКИЙ СТЕКЛОПОДЪЕМНИК1*
F16 ТОПЛИВНЫЙ НАСОС
F17 МОДУЛЬ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ
F18 EMS1*
F19 EMS2*
F20РЕ ЗЕРВ
F21 РЕЗЕРВ
F22 РЕЗЕРВ
F23 AБС*

R1 РЕЛЕ ТОПЛИВНОГО НАСОСА
R2 РЕЛЕ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА*
R3 РЕЛЕ СТОЯНОЧН. ФОНАРЯ
R4 РЕЛЕ ПЕРЕДНИХ ПРОТИВОТУМАННЫХ ФАР*
R5 РЕЛЕ ФАР ДАЛЬНЕГО СВЕТА
R6 РЕЛЕ ФАР БЛИЖНЕГО СВЕТА
R7 РЕЛЕ ДАЛЬНЕГО ВЕНТИЛЯТОРА
R8 РЕЛЕ БЛИЖНЕГО ВЕНТИЛЯТОРА
R9 РЕЛЕ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА*
R10О СНОВНОЕ РЕЛЕ

* FP ПИНЦЕТ ДЛЯ ПРЕДОХРАНИТЕЛЕЙ
