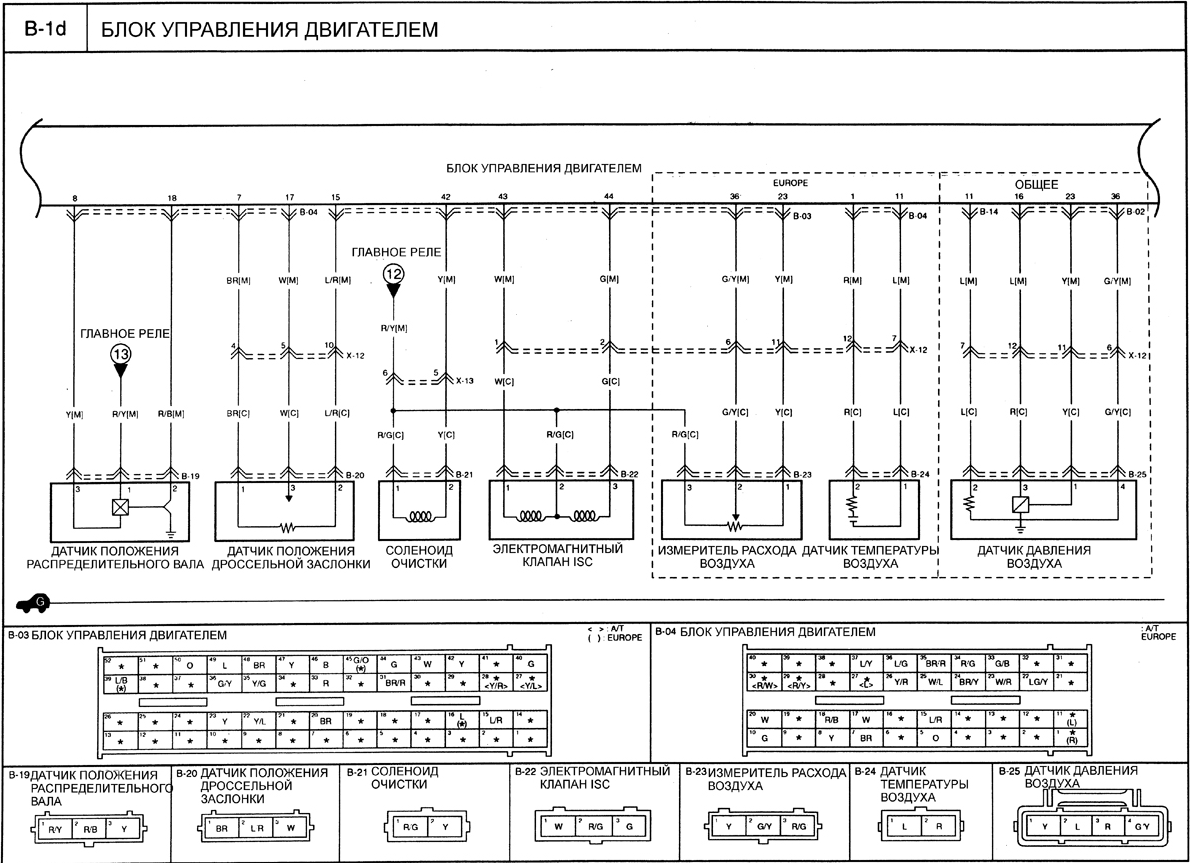

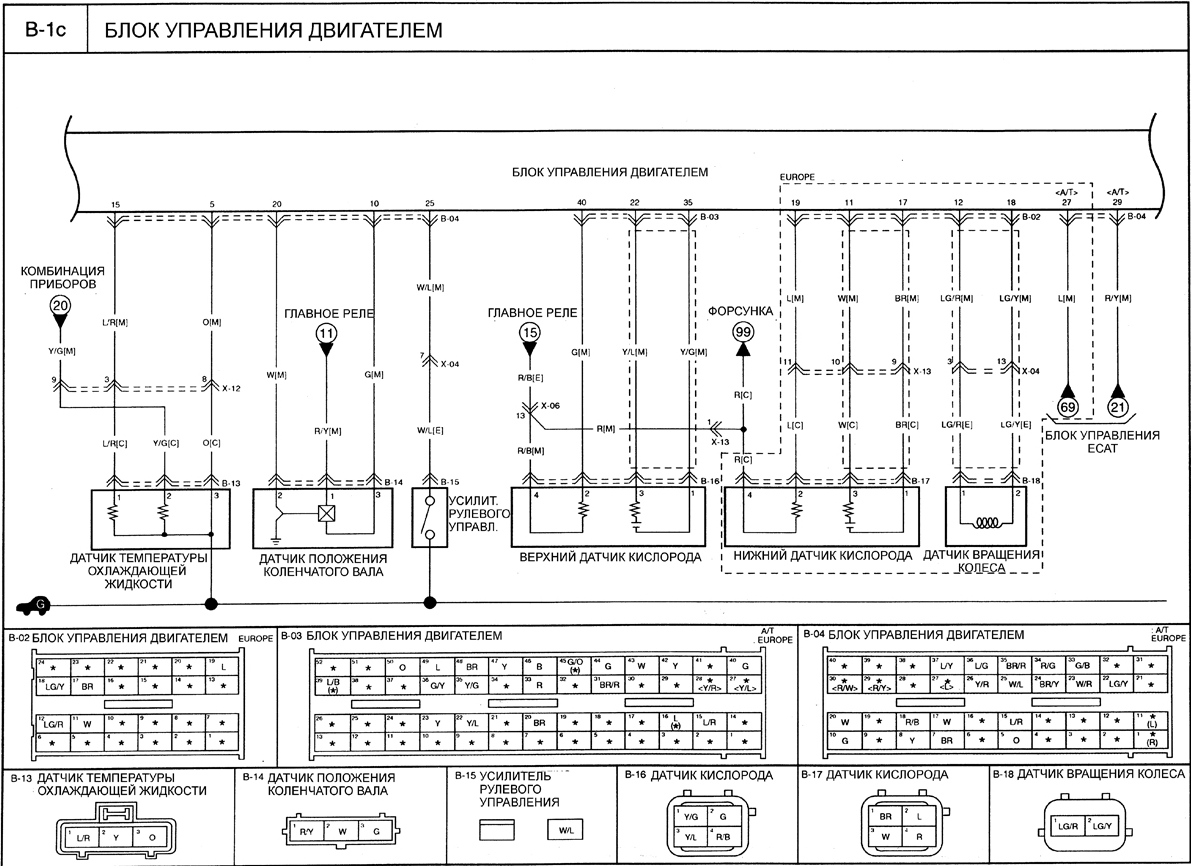

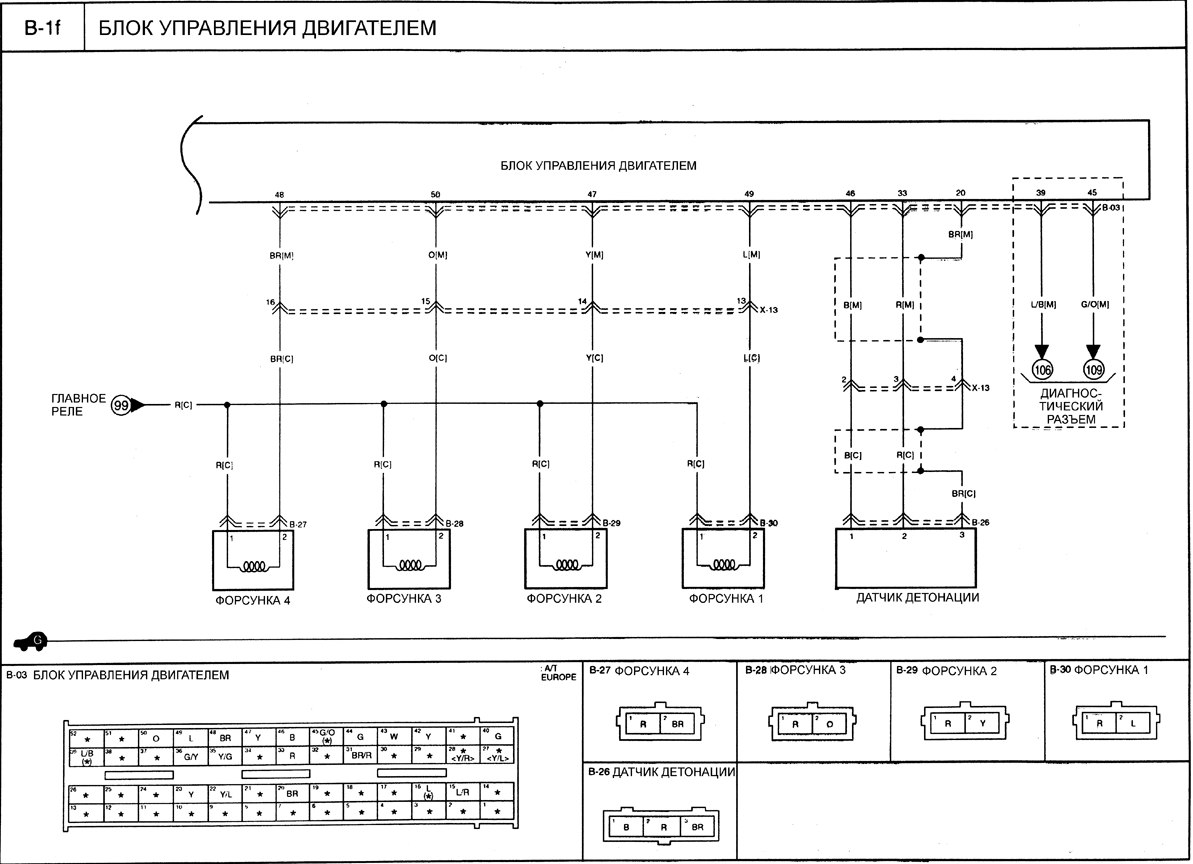

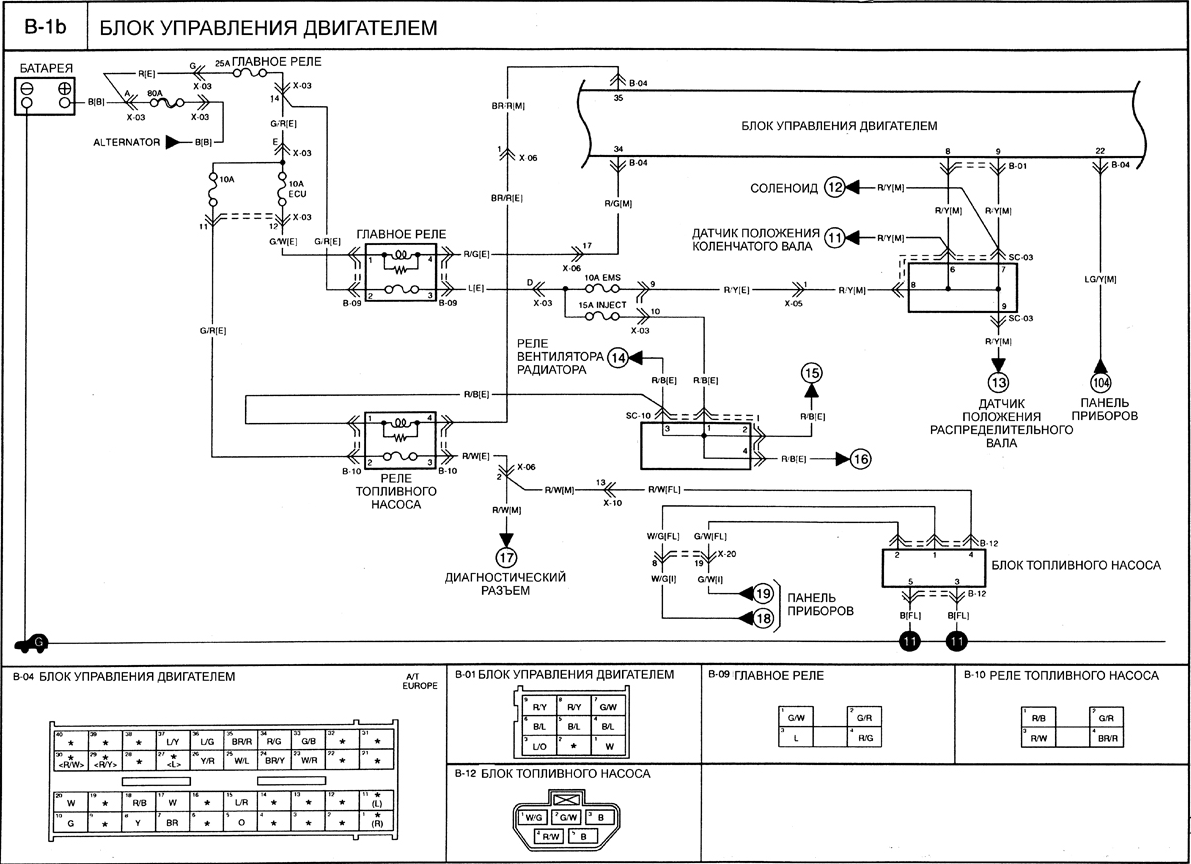

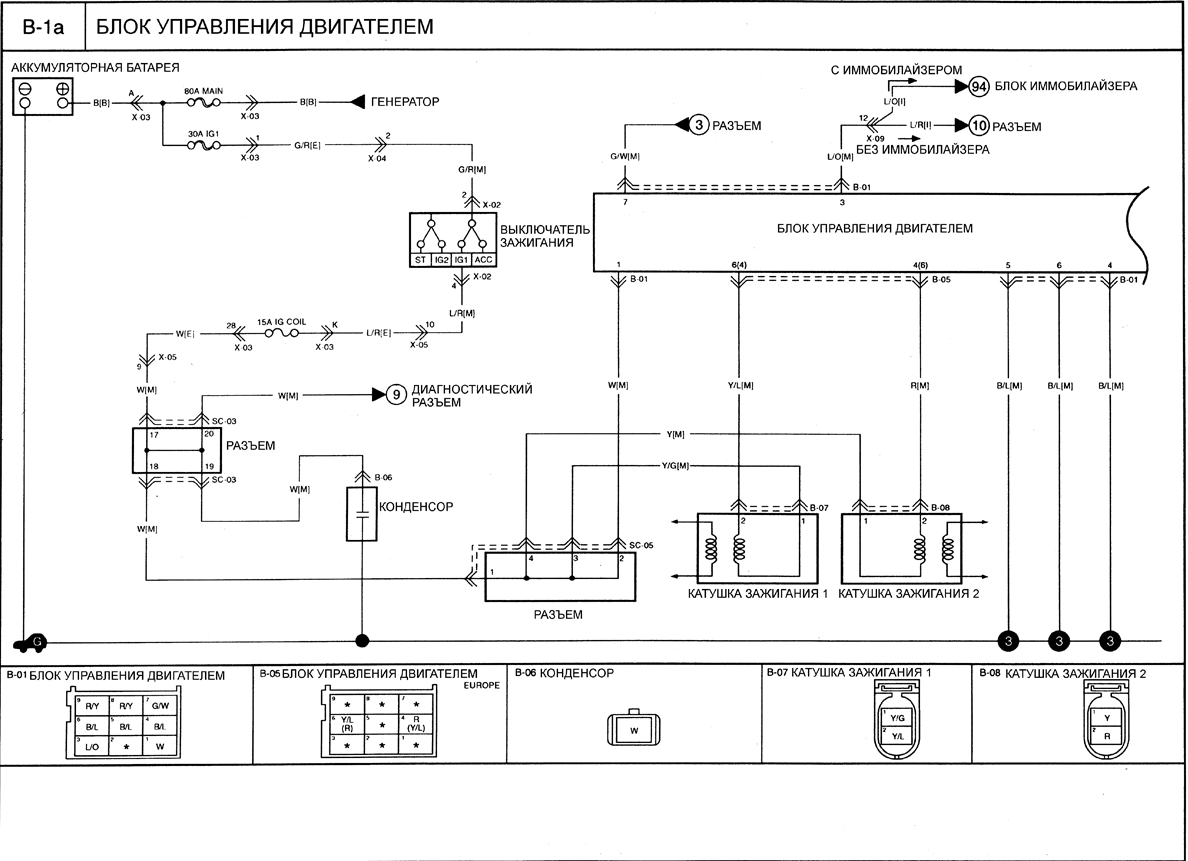

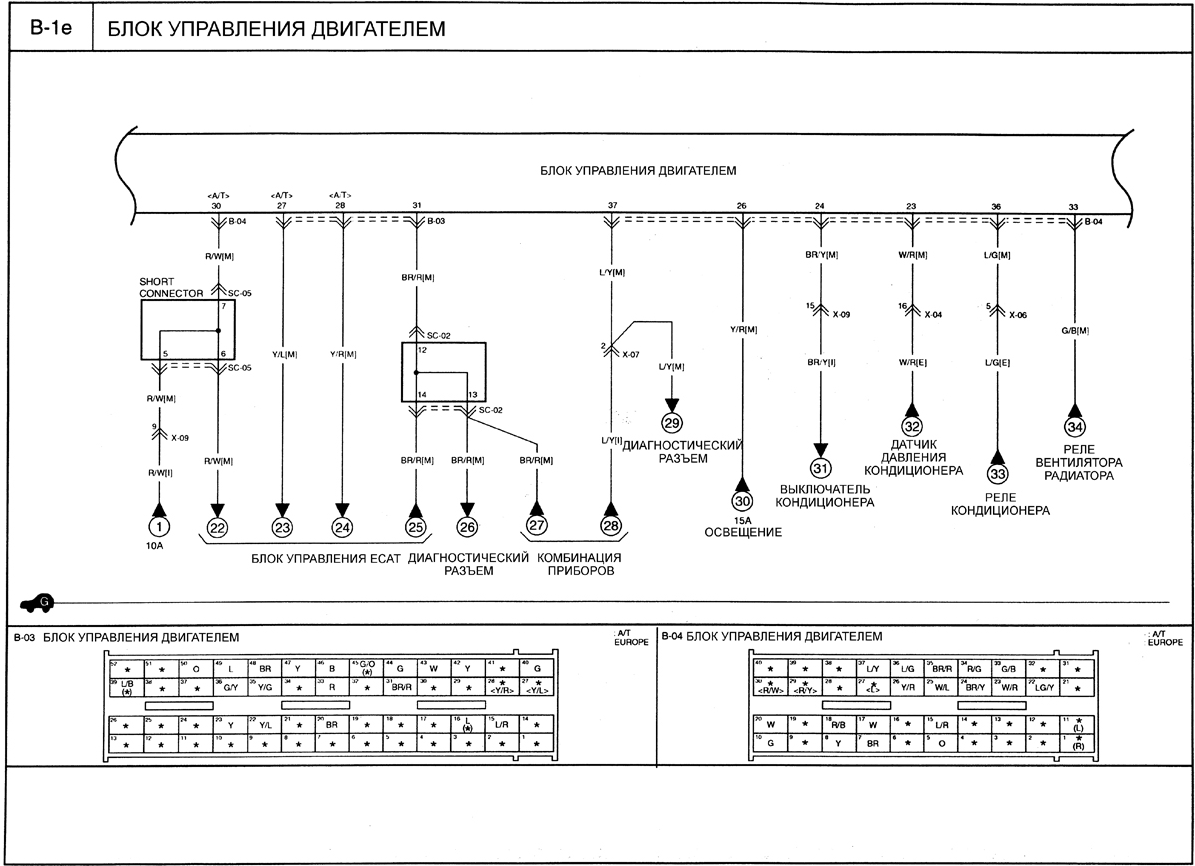

Kia Rio: Блок управления двигателем - Электрические схемы - Инструкция по эксплуатации автомобиля Kia RioKia Rio: Блок управления двигателем

Блок управления двигателем
Блок управления двигателем

Блок управления двигателем
Блок управления двигателем

Блок управления двигателем
Блок управления двигателем

Блок управления двигателем
Блок управления двигателем

Блок управления двигателем
Блок управления двигателем

Блок управления двигателем
Блок управления двигателем
