ОБЩИЕ СВЕДЕНИЯ

Внутренняя обивка

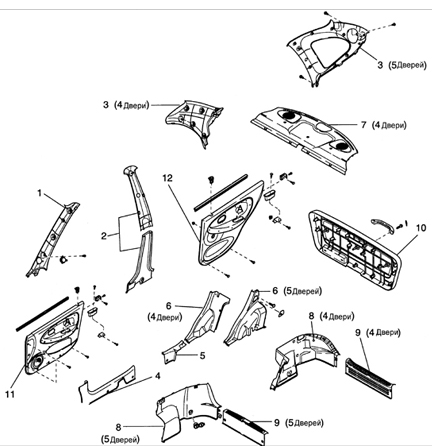

Внутренняя обивка 1 – обивка передней стойки;
2 – обивка средней стойки;
3 – обивка задней стойки;
4 – накладка порога передней двери;
5 – накладка порога задней двери;
6 – обивка арки заднего колеса;
7 – обивка задней полки;
8 – боковая обивка багажника;
9 – задняя обивка багажника;
10 – обивка двери багажного отделения;
11 – обивка передней двери;
12 – обивка задней двери.

Панели обивки отформованы из пластмассы и предназначены для отделки внутренней части автомобиля. Это также способствует звукоизоляции автомобиля, а также закрытию металлических панелей кузова.

Обивка устанавливается на все двери автомобиля, а также на стойки и пороги.

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите два зажима крепления задней обивки багажника.

2. Снимите заднюю обивку багажника.

3. Выверните два винта и снимите один зажим крепления боковой обивки багажника.

4. Выверните один винт крепления ударной пластины.

5. Выверните два винта крепления держателя.

6. Отсоедините электрический разъем.

7. Снимите боковую обивку багажника.

7. Снимите боковую обивку багажника.

Установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установите боковую обивку багажника.

2. Подсоедините электрический разъем.

3. Установите держатель и ударную пластину на боковую обивку багажника.

4. Установите заднюю обивку багажника.
