Skoda Fabia: Cхема электрооборудования автомобиля Skoda Fabia - 44 - Электросхемы - Инструкция по эксплуатации автомобиля Skoda FabiaCхема электрооборудования автомобиля Skoda Fabia - 44

Блок управления кондиционером, электродвигатель смесительной (температурной) заслонки,

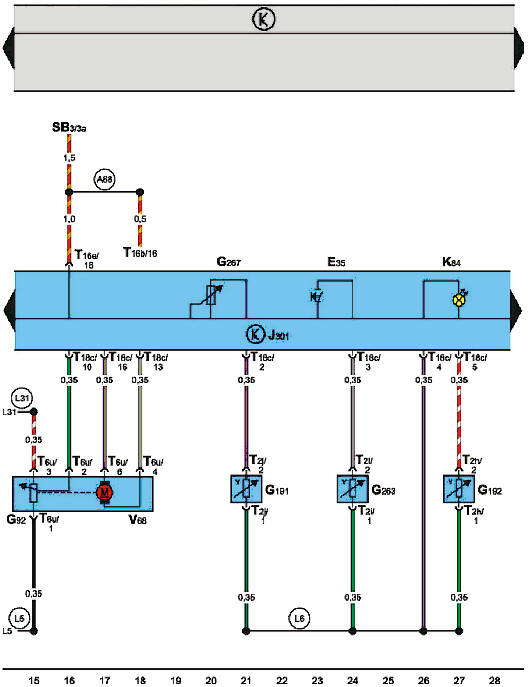

Блок управления кондиционером, электродвигатель смесительной (температурной) заслонки, датчики температуры (выпуска с 08.99 г.)
