Skoda Fabia: Cхема электрооборудования автомобиля Skoda Fabia - 57 - Электросхемы - Инструкция по эксплуатации автомобиля Skoda FabiaCхема электрооборудования автомобиля Skoda Fabia - 57

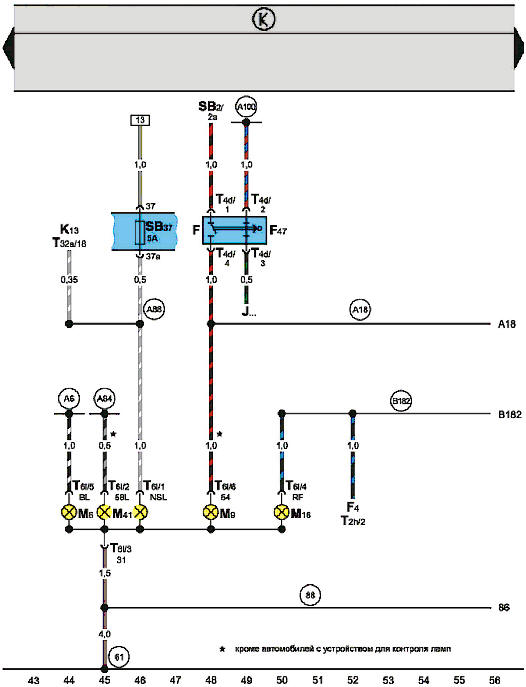

Выключатель фонарей сигнала торможения, левый задний фонарь, блок предохранителей
Выключатель фонарей сигнала торможения, левый задний фонарь, блок предохранителей (выпуска с 08.99 г.)
