Daewoo Sens: Детали газораспределительного механизма - Двигатель МеМЗ-307 - Руководство по эксплуатации, техническое обслуживание, ремонт, особенности конструкции, электросхемы автомобиля Daewoo SensDaewoo Sens: Детали газораспределительного механизма

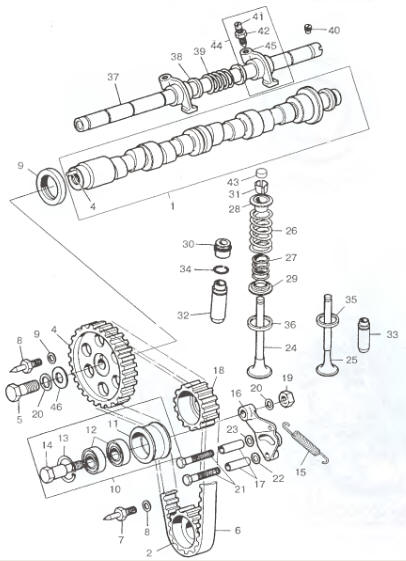

Рис. 2.8.3. Детали газораспределительного механизма: 1 - распределительный
Рис. 2.8.3. Детали газораспределительного механизма: 1 - распределительный вал; 2 - шкив ведущий; 3 — шкив ведомый; 4 — штифт установочный шкива распределительного вала; 5, 21 - болты; 6 - ремень; 7- болт установочный; 8, 20, 22, 23 - шайбы; 9 - манжета распределительного вала; 10 - ролик в сборе; 11 — ролик; 12 - подшипник; 13 - кольцо; 14 - ось; 15 - пружина; 16 - кронштейн; 17 — втулка; 18 — шкив насоса; 19, 42 - гайки; 24 - клапан впускной в сборе; 25 — клапан выпускной в сборе; 26 - пружина клапана наружная; 27 - пружина клапана внутренняя; 28 - тарелка пружин клапана; 29 - шайба опорная пружин клапана; 30 - колпачок маслоотражательный с пружиной в сборе; 31 - сухарь клапана; 32 — втулка впускного клапана; 33 — втулка выпускного клапана; 34 — кольцо стопорное; 35 — седло выпускного клапана; 36 - седло впускного клапана; 37 - ось коромысла с заглушками в сборе; 38 - шайба оси коромысел; 39 - пружина оси коромысел; 40 - стопор оси коромысел; 41 — винт регулировочный; 43 - наконечник регулировочного винта; 44 - коромысло клапана в сборе; 45 - коромысло клапана.

    Оси коромысел и коромысла
    1. Снять крышку головки блока цилиндров (п. 2.5). 2. Снять верхний кожух плоскозубчатого ремня. 3. Ослабить гайки (рис. 2.8.2) регулировочных винтов, вывернуть регулировочные винты на 7 - 8 мм и с ...

    Распределительный вал. Оси распределительного вала
    1. Снять ось коромьюел и коромысла (п. 2.8). 2. Снять ведомый шкив распределительного вала (п. 2.6.14—2.6.16). 3. Вынуть распределительный вал из головки цилиндров в сторону маховика. Вал тщательно ...
