Skoda Fabia: Главный тормозной цилиндр - Тормозная система - Инструкция по эксплуатации автомобиля Skoda FabiaSkoda Fabia: Главный тормозной цилиндр

Установка главного цилиндра на автомобиле

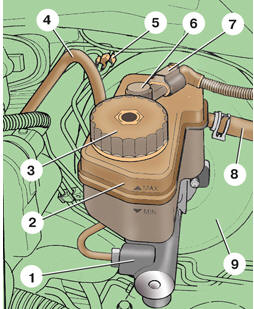

Установка главного цилиндра на автомобиле
1 – главный цилиндр; 2 – бачок; 3 – пробка бачка; 4 – вакуумный шланг; 5 – держатель; 6 – датчик уровня тормозной жидкости; 7 – соединительная колодка; 8 – шланг главного цилиндра гидравлического привода сцепления; 9 – вакуумный усилитель

Предупреждение Главный тормозной цилиндр ремонту не подлежит, в случае неисправности его необходимо заменить в сборе.

После снятия главного цилиндра уплотнительное кольцо и самоконтрящиеся гайки крепления главного цилиндра необходимо заменить новыми. Проверка ПОРЯДОК ВЫПОЛНЕНИЯ Неисправность главного цилиндра можно определить по следам подтекания из него тормозной жидкости. Более тщательную проверку можно провести на станции технического обслуживания с помощью специальных приспособлений и приборов.

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите верхний кожух двигателя (см. подраздел 2.1).

2. Снимите воздушный фильтр (см. подраздел 4.1).

3. Отсоедините провод от клеммы «-» аккумуляторной батареи. На части автомобилей (большая аккумуляторная батарея) снимите аккумуляторную батарею и держатель, чтобы получить удобный доступ к главному цилиндру.

4. Отсоедините колодку 7 (см. рис. Установка главного цилиндра на автомобиле) от датчика 6 уровня тормозной жидкости.

5. Откройте пробку 3 бачка 2 и удалите с помощью резиновой груши как можно больше тормозной жидкости. Подложите под главный цилиндр 1 тряпки, чтобы тормозная жидкость не попала на детали автомобиля.

6. Выньте вакуумный шланг 4 из держателя на бачке 2 главного цилиндра.

7. Разведите пружинный хомут и отсоедините шланг 8 главного цилиндра гидравлического привода сцепления от штуцера бачка главного цилиндра тормоза.

8. Извлеките тормозные трубки, идущие от главного цилиндра, из держателя 5.

9. Отверните гайки крепления и отсоедините обе тормозные трубки от главного цилиндра. Заглушите отверстия трубок.

10. Отверните две гайки 3 (см. рис. Вакуумный усилитель с главным цилиндром) крепления главного цилиндра 1 к вакуумному усилителю 10.

11. Снимите главный цилиндр 1 со шпилек.

12. Перевернув главный цилиндр, установите его на емкость горловиной бачка вниз и дайте слиться остатку тормозной жидкости.

13. Чтобы снять бачок с главного цилиндра, выньте штифт 2, а затем осторожно потяните бачок 11 вверх, чтобы вывести патрубки бачка из уплотнительных втулок 13. Порванные или потерявшие эластичность втулки 13 замените.

Установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установите главный цилиндр в обратном порядке, заменив уплотнительное кольцо 4 (см. рис. Вакуумный усилитель с главным цилиндром) независимо от его состояния. 2. Необходимо также заменить самоконтрящиеся гайки 3 новыми. 3. Перед установкой бачка смажьте уплотнительные втулки 13 тормозной жидкостью. 4. После установки главного цилиндра долейте жидкость в бачок и прокачайте тормозную систему (см. подраздел 9.9.6).

Моменты затяжки, Н·м

Гайки крепления главного тормозного цилиндра 20

Гайки крепления тормозных трубок 14
