Kia Rio: Головка блока цилиндров - Двигатели А3Е, А5D - Инструкция по эксплуатации автомобиля Kia RioKia Rio: Головка блока цилиндров

ОБЩИЕ СВЕДЕНИЯ

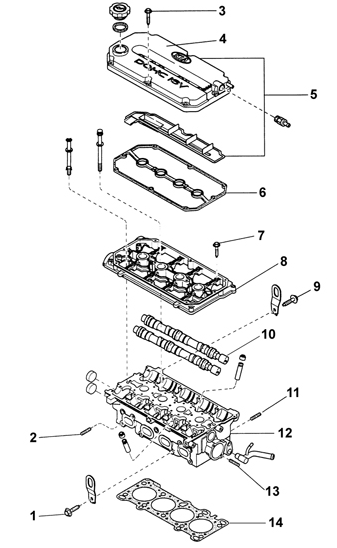

Головка блока цилиндров двигателя DOHC (A5D)
Головка блока цилиндров двигателя DOHC (A5D) 1 – болт, 37–52 Н•м;
2 – шпилька, 29–35 Н•м;
3 – болт, 4,9–8,8 Н•м;
4 – крышка головки блока цилиндров;
5 – элементы крышки головки блока цилиндров;
6 – прокладка крышки головки блока цилиндров;
7 – болт, 11,2–14,2 Н•м;
8 – крышка распределительных валов;
9 – болт, 37–52 Н•м;
10 – распределительные валы;
11 – шпилька, 7,8–12 Н•м;
12 – головка блока цилиндров;
13 – шпилька, 7,8–12 Н•м;
14 – прокладка головки блока цилиндров

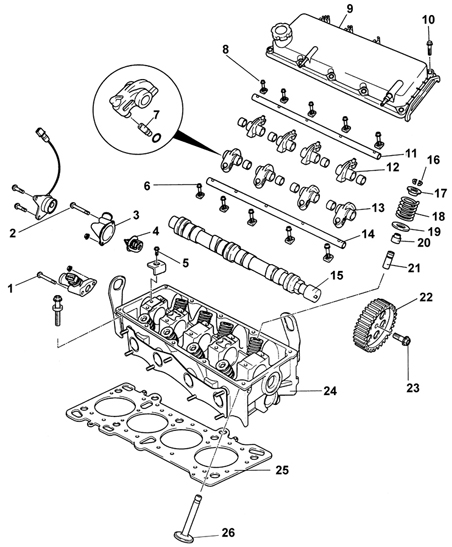

Головка блока цилиндров двигателя SOHC (A3E)
Головка блока цилиндров двигателя SOHC (A3E) 1 – болт, 7,8–11 Н•м;
2 – болт, 19–25 Н•м;
3 – крышка термостата;
4 – термостат;
5 – болт, 19–25 Н•м;
6 – болт, 22–28 Н•м;
7 – гидравлический компенсатор зазоров клапанов;
8 – болт, 22–28 Н•м;
9 – крышка головки блока цилиндров;
10 – болт, 4,9–8,8 Н•м;
11 – вал рычагов;
12 – рычаги;
13 – рычаги;
14 – вал рычагов;
15 – распределительный вал;
16 – сухари;
17 – тарелка пружины клапана;
18 – пружина клапана;
19 – прокладка;
20 – маслоотражательный колпачок;
21 – направляющая втулка клапана;
22 – шкив зубчатого ремня распределительного вала;
23 – болт, 49–61 Н•м;
24 – головка блока цилиндров;
25 – прокладка головки блока цилиндров;
26 – клапан

    Трос акселератора
    ПОРЯДОК ВЫПОЛНЕНИЯ 1. Нажмите педаль акселератора до упора и проверьте, что дроссельная заслонка полностью открылась. При необходимости отрегулируйте положение оболочки троса акселератора, вращ ...

    Головка блока цилиндров - Снятие
    ПОРЯДОК ВЫПОЛНЕНИЯ 1. Слейте охлаждающую жидкость из системы охлаждения и отсоедините верхний шланг радиатора. 2. Снимите широкий шланг, расположенный между воздушным фильтром и главной крышкой ...
