Hyundai Accent: Клапана - Двигатели SOHC - Инструкция по эксплуатации автомобиля Hyundai AccentHyundai Accent: Клапана

Клапана

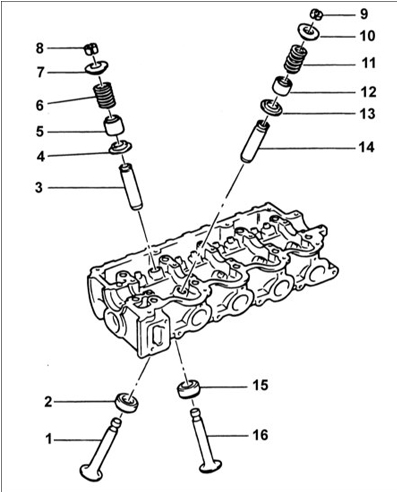

Клапана

1 – выпускной клапан;
2 – седло выпускного клапана;
3 – направляющая втулка клапана;
4 – тарелка пружины клапана;
5 – маслоотражательный колпачок;
6 – пружина клапана;
7 – держатель пружины клапана;
8 – сухари;
9 – сухари;
10 – держатель пружины клапана;
11 – пружина клапана;
12 – маслоотражательный колпачок;
13 – тарелка пружины клапана;
14 – направляющая втулка клапана;
15 – седло впускного клапана;
16 – впускной клапан.

Замена направляющей втулки клапана
Направляющая втулка клапана устанавливается с помощью пресса. Используя приспособление для установки направляющей втулки клапана 09221-22000 или подходящий инструмент, замените направляющую втулку ...

Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ 1. Специальным приспособлением сожмите пружину клапана и снимите со стержня клапана сухари. Медленно освободите приспособление, сжимающее пружину, и снимите пружину клапана, ...
