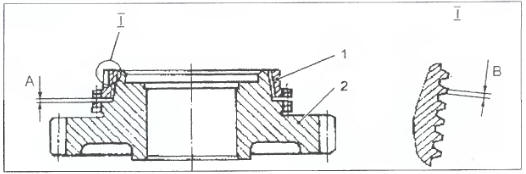

Рис. 4.2.32. Замер зазора между торцами венца шестерни и кольцом синхронизатора:
Рис. 4.2.32. Замер зазора между торцами венца шестерни и кольцом синхронизатора: 1 - кольцо синхронизатора; 2 — шестерня; А — зазор в новых шестернях равен 1,325...2,085 мм; в работавших деталях - не менее 0,8 мм; В - ширина резьбы на вершине в кольце синхронизатора новой детали 0,06...0,1 мм; в работавшей - не более 0,3 мм.

Проверить осмотром величину износа конической резьбы: • ширина резьбы на вершине должна быть не более 0,3 мм; • зазор между торцом венца синхронизатора шестерни и торцом кольца синхронизатора. Если зазор меньше допустимого, кольцо заменить.

Проверить посадку кольца на конус венца синхронизатора шестерни. Для этого нанести мягким карандашом несколько рисок по образующим конуса, расположив их равномерно по окружности. Затем надеть на коническую поверхность блокирующее кольцо и, прижимая его рукой, повернуть несколько раз. Если после этого риски окажутся стертыми не менее чем на 0,8 длины, посадка кольца считается достаточно хорошей.

    Ступицы и муфты
    Муфты и ступицы подбираются с радиальным зазором 0,08...0,2 мм. Проверить наличие следов заедания на ступицах и муфтах, особенно на поверхностях скольжения, переключения первой, второй и пятой пере ...

    Манжеты
    Проверить манжеты на отсутствие повреждений, отслоений от арматуры, затвердевания материала, неровностей или повреждений рабочей кромки. Износ рабочих кромок манжет по ширине допускается не более ...
