Skoda Felicia: Комбинация приборов
Комбинация приборов

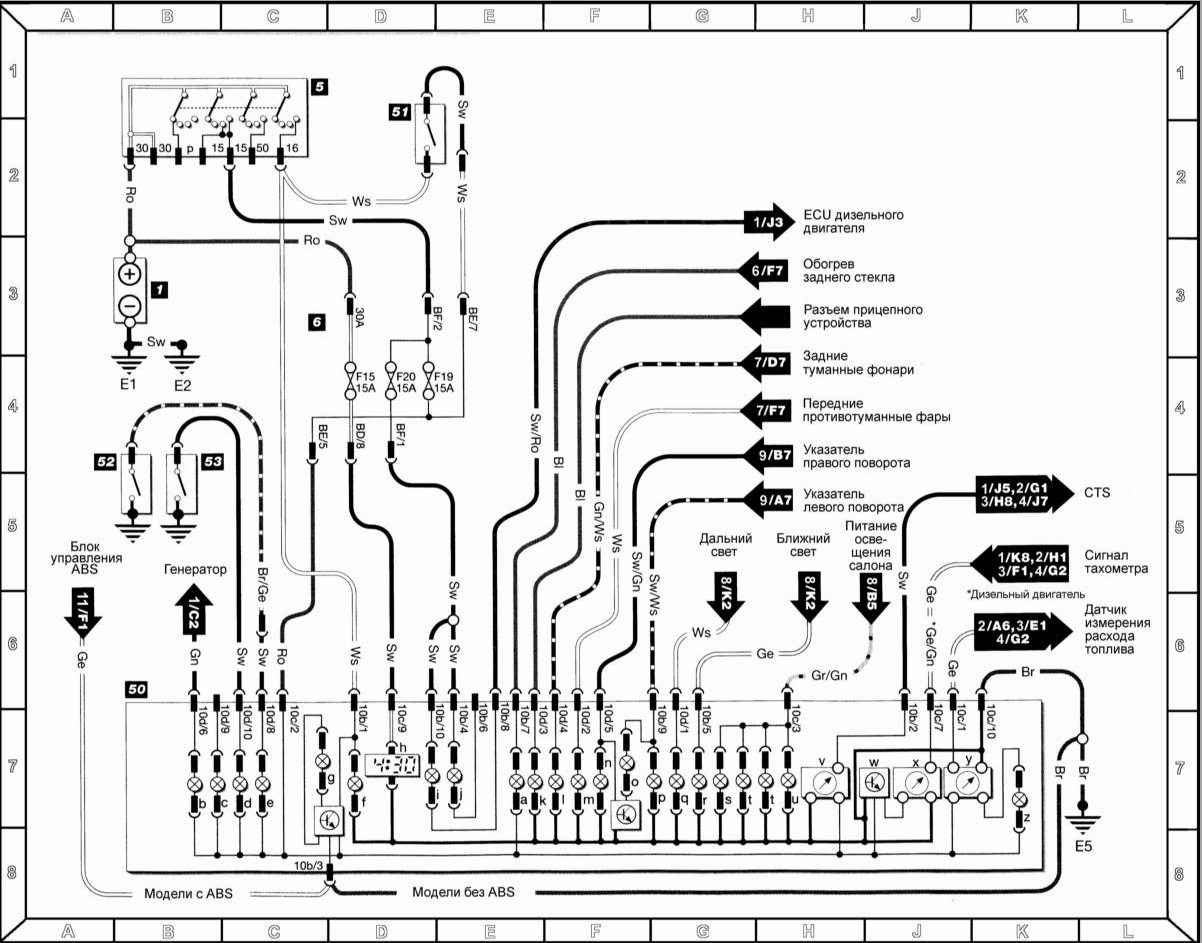

Обозначение компонентов 1 — Батарея 5 — Выключатель зажигания 6 — Монтажный блок реле/предохранителей 50 — Комбинация приборов а = контрольная лампа обогрева заднего стекла b = контрольная лампа генератора с = Контрольная лампа системы подушек безопасности d = контрольная лампа давления масла е = контрольная лампа стояночного тормоза f = контрольная лампа падения уровня тормозной жидкости g = контрольная лампа ABS h = цифровые часы i = контрольная лампа системы преднакала j = контрольная лампа ремней безопасности k = контрольная лампа прицепа l = контрольная лампа задних противотуманных фонарей m = контрольная лампа противотуманных фар n = указатель правого поворота о = контрольная лампа аварийной сигнализации р = указатель левого поворота q = контрольная лампа дальнего света r = контрольная лампа ближнего света s = контрольная лампа габаритных огней t = подсветка дисплея u = подсветка цифровых часов v = измеритель температуры охлаждающей жидкости w = стабилизатор напряжения х = счетчик оборотов (только модели GLX) y = измеритель запаса топлива z = лампа резерва топлива 51 — Датчик-выключатель уровня тормозной жидкости 52 — Датчик-выключатель стояночного тормоза 53 — Датчик-выключатель давления масла
