Skoda Felicia: Компоненты системы впрыска Simos 2P - Инжекторы впрыска и топливная магистраль - Система распределенного впрыска (MPFI) бензинового двигателя - Руководство по эксплуатации, техническому обслуживанию и ремонту автомобиля Skoda FeliciaSkoda Felicia: Компоненты системы впрыска Simos 2P - Инжекторы впрыска и топливная магистраль

При наличии подозрений на неисправность инжекторов не следует сразу же приступать к их снятию. Сначала попытайтесь прочистить инжекторы путем добавления в топливо специальной присадки (спрашивайте в магазинах автомобильных химикалиев).

СНЯТИЕ ПОРЯДОК ВЫПОЛНЕНИЯ 1. Сбросьте давление в системе питания (см. Раздел Сброс остаточного давления в системе питания).

2. Отсоедините отрицательный провод от батареи.

3. Снимите верхние крышки корпуса дросселя и воздухоочистителя (см. Раздел Снятие и установка сборки воздухоочистителя).

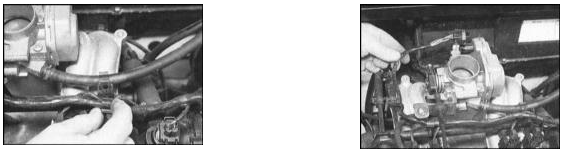

4. Предварительно промаркировав, отсоедините электропроводку от инжекторов впрыска.

4. Предварительно промаркировав, отсоедините электропроводку от инжекторов впрыска.

5. Высвободите жгут из фиксаторов на верхней части топливной магистрали и сдвиньте его в сторону.

6. Отсоедините шланги подачи и возврата топлива от конца топливной магистрали.

6. Отсоедините шланги подачи и возврата топлива от конца топливной магистрали. Постарайтесь запомнить установочное положение шлангов - подающий расположен ближе к корпусу дросселя.

7. Отсоедините вакуумный шланг от передней части регулятора давления топлива.

7. Отсоедините вакуумный шланг от передней части регулятора давления топлива.

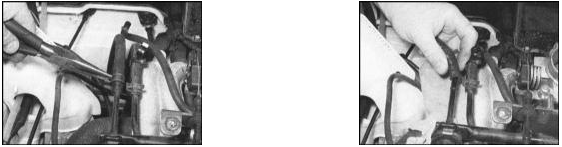

8. Также отсоедините маленький шланг от крышки головки цилиндров...

8. Также отсоедините маленький шланг от крышки головки цилиндров...

и шланг угольного адсорбера из фиксатора в задней части топливной магистрали.

и шланг угольного адсорбера из фиксатора в задней части топливной магистрали.

9. Выверните два крепежных болта и аккуратно снимите топливную магистраль вместе с инжекторами впрыска с впускного трубопровода. Во избежание проливания топлива старайтесь не наклонять магистраль. Проследите, чтобы при извлечении инжекторов из посадочных гнезд в магистрали уплотнительные кольца оставались на своих штатных местах.

10. Инжекторы может быть сняты с магистрали в индивидуальном порядке путем извлечения

10. Инжекторы может быть сняты с магистрали в индивидуальном порядке путем извлечения металлических фиксаторов.

11. Снимите верхние уплотнительные кольца инжекторов. Проверьте состояние колец.

11. Снимите верхние уплотнительные кольца инжекторов. Проверьте состояние колец.

12. В случае необходимости снимите регулятор давления топлива (см. ниже).

13. При помощи универсального тестера измерьте электрическое сопротивление каждого из инжекторов. Сравните результаты измерений с требованиями Спецификаций.

УСТАНОВКА ПОРЯДОК ВЫПОЛНЕНИЯ Установка производится в обратном порядке. Обратите внимание на следующие моменты: a) Не забудьте проверить состояние уплотнительных колец инжекторов. Дефектные кольца подлежат замене; b) Проследите за надежностью посадки металлических фиксаторов крепления инжекторов; c) Проследите за правильностью подсоединения к магистрали шлангов подачи и возврата топлива; d) Проследите за качеством всех шланговых и электрических соединений; e) Прежде чем приступать к эксплуатации автомобиля проверьте систему питания на наличие утечек.
