Компрессор кондиционера

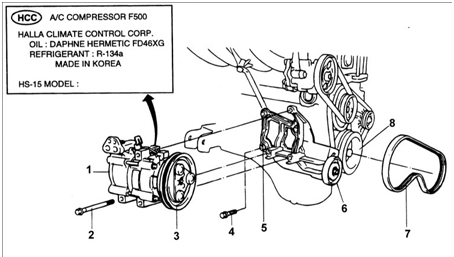

Компрессор кондиционера

1 – компрессор кондиционера;
2 – болт, 20,4–30,6 Н•м;
3 – шкив компрессора кондиционера;
4 – болт, 17 Н•м;
5 – кронштейн компрессор кондиционера;
6 – натяжной ролик;
7 – ремень привода компрессора кондиционера;
8 – шкив коленчатого вала.

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Разрядите систему кондиционирования воздуха.
2. Отсоедините электрический разъем от электромагнитной муфты.
3. Поднимите автомобиль.
4. Ослабьте натяжение и снимите ремень привода компрессора кондиционера.
5. При необходимости выверните болты крепления переднего глушителя.
6. Снимите шланг разрядки и всасывающий фильтр.

7. Выверните болты крепления компрессора кондиционера.

7. Выверните болты крепления компрессора кондиционера.
8. Снимите компрессор кондиционера. Немедленно закройте все открытые отверстия и трубки для исключения попадания влаги из воздуха в систему кондиционирования воздуха.

9. Установка проводится в последовательности, обратной снятию, с учетом следующего:

9. Установка проводится в последовательности, обратной снятию, с учетом следующего:

– залейте в компрессор свежее масло;
– перед установкой уплотнительных колец смажьте их маслом;
– не смазывайте соединительные гайки штуцеров компрессора кондиционера;
– затяните входной и выходной шланги требуемым моментом;
– отрегулируйте натяжение ремня привода компрессора кондиционера.
