Skoda Felicia: Магнитола, единый замок и очистители/омыватели линз головных фар

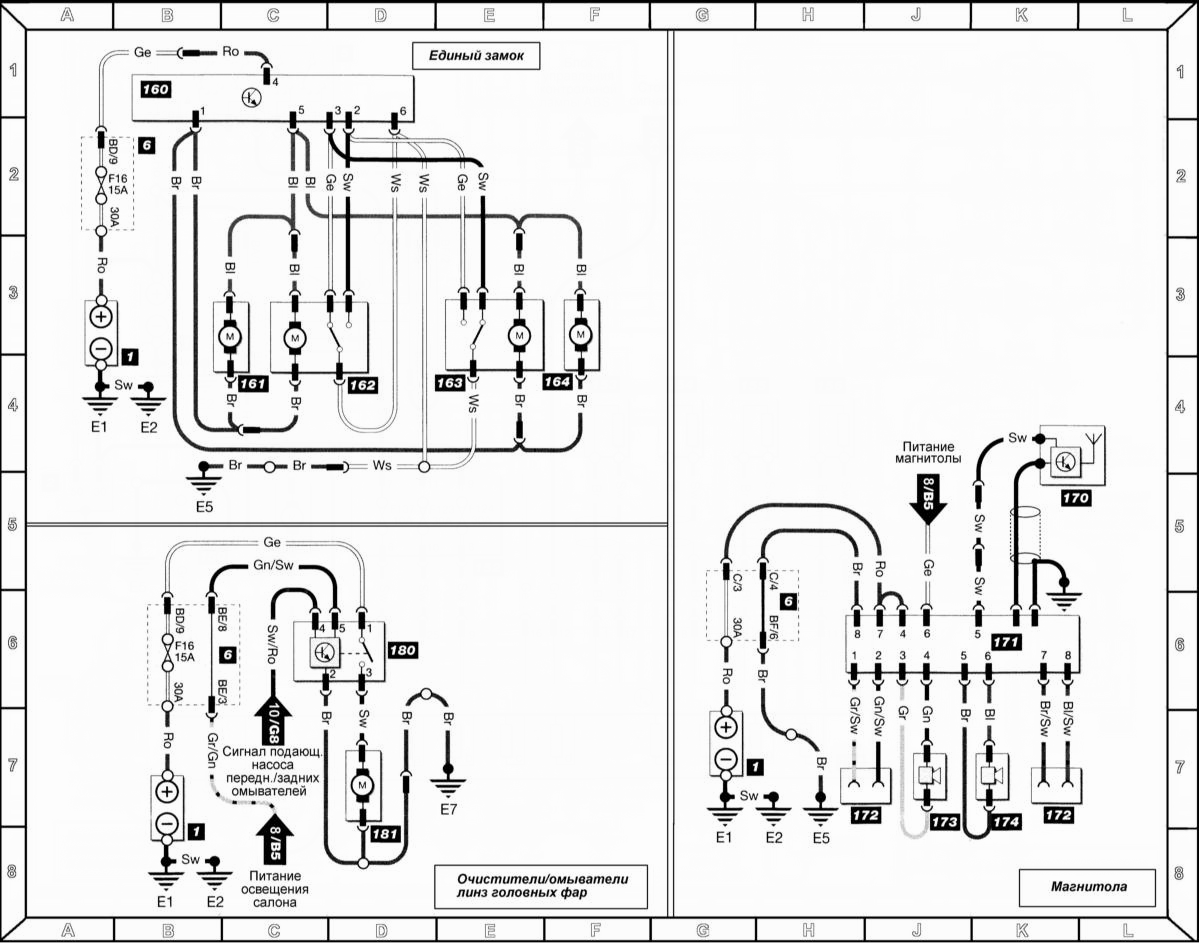

Магнитола, единый замок и очистители/омыватели линз головных фар
Обозначение компонентов 1 — Батарея 6 — Монтажный блок реле/предохранителей 160 — Блок управления единого замка 161 — Левый задний позиционер 162 — Левый передний позиционер 163 — Правый задний позиционер 164 — Правый передний позиционер 170 — Антенный усилитель 171 — Магнитола 172 — 2-контактный разъем 173 — Левый передний громкоговоритель 174 — Правый передний громкоговоритель 180 — Реле омывателей линз головных фар 181 — Подающий насос омывателей линз головных фар Обозначения цвета изоляции электропроводки Ws — Белый Sw — Черный Ro — Красный Br — Коричневый Gn — Зеленый Vi — Фиолетовый Bl — Синий Gr — Серый Li — Лиловый Ge — Желтый Or — Оранжевый
ABS (модели с марта 1995 г.)
ABS (модели с марта 1995 г.) Обозначение компонентов 1 — Батарея 2 — Стартер 5 — Выключатель зажигания 6 — Монтажный блок реле/предохранителей с = реле контакта “Х” 150 — Диагностический разъем ...Другое на сайте:
