Масляный насос двигателя DOHC

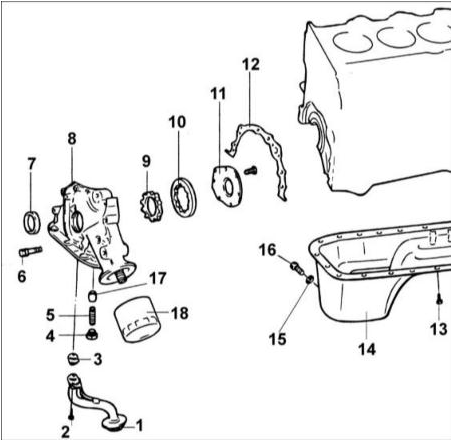

Масляный насос двигателя DOHC

1 – сетчатый масляный фильтр;
2 – болт, 15–22 Н•м;
3 – прокладка;
4 – пробка;
5 – пружина;
6 – болт, 20–27 Н•м;
7 – переднее уплотнительное кольцо;
8 – передняя крышка;
9 – внутренняя шестерня масляного насоса;
10 – внешняя шестерня масляного насоса;
11 – крышка масляного насоса;
12 – прокладка;
13 – болт, 6–8 Н•м;
14 – масляный поддон;
15 – прокладка;
16 – пробка, 35–45 Н•м;
17 – плунжер;
18 – масляный фильтр.

Установка
Масляный насос ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установите внешнюю и внутреннюю шестерни масляного насоса в переднюю крышку, предварительно совместив нанесенные ранее метки. 2. Установите крышку масляного ...

Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите зубчатый ремень. 2. Выверните все болты крепления масляного поддона. 3. Снимите масляный поддон. 4. Выверните 2 болта и снимите сетчатый масляный фильтр с маслоприемн ...
