Daewoo Sens: Механизм переключения передач - Трансмиссия - Руководство по эксплуатации, техническое обслуживание, ремонт, особенности конструкции, электросхемы автомобиля Daewoo SensDaewoo Sens: Механизм переключения передач

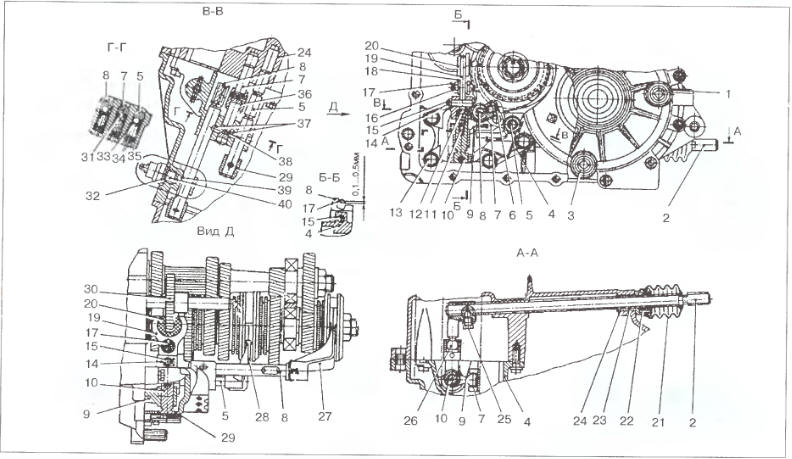

Рис 4.2.33. Механизм переключения передач: 1 - пробка маслозаливного отверстия;
Рис 4.2.33. Механизм переключения передач: 1 - пробка маслозаливного отверстия; 2 - вал переключения передач; 3 - пробка маслосливного отверстия; 4 — корпус механизма переключения; 5 - шток переключения первой и второй передач; 6 - болт стопорный вилки пятой передачи; 7 - шток вилки переключения третьей и четвертой передач; 8 - шток вилки переключения пятой передачи и заднего хода; 9 - ползун переключения передач; 10 - ось ползуна переключения передач; 11, 34 - пружины фиксаторов; 12, 32 - фиксаторы; 13 - болт; 14 - шплинт пружинный; 15 - ось вилки включения заднего хода; 16 - гайка регулировочная; 17 - винт регулировочный; 18 - шайба; 19 - вилка переключения заднего хода; 20 — вкладыш вилки переключения заднего хода; 21 - чехол вала переключения передач; 22 — манжета вала переключения; 23 - втулка вала переключения; 24 - картер сцепления; 25 - стопор поводка; 26 - поводок вала переключения; 27 - вилка переключения пятой передачи; 28 - вилка переключения первой и второй передач; 29 - штифт; 30 - шестерня промежуточная заднего ход а; 31 - регулировочная прокладка; 33 — втулка фиксатора; 35 — шайба; 36 - вилка переключения третьей и четвертой передач; 37 - замки штоков; 38 - толкатель замков штоков; 39 - шарик; 40 - включатель света заднего хода.

Вид Д - картер коробки передач и задняя крышка условно сняты.

    Манжеты
    Проверить манжеты на отсутствие повреждений, отслоений от арматуры, затвердевания материала, неровностей или повреждений рабочей кромки. Износ рабочих кромок манжет по ширине допускается не более ...

    Разборка механизма переключения передач
    • Вывернуть стопор поводка и вынуть вал переключения передач из картера сцепления. • Снять резиновый чехол и вып- рессовать манжету из втулки вала переключения передач. • Снять шплинты, выпрессова ...
