Kia Rio: Многофункциональный переключатель - Электрическое оборудование - Инструкция по эксплуатации автомобиля Kia RioKia Rio: Многофункциональный переключатель

ОБЩИЕ СВЕДЕНИЯ

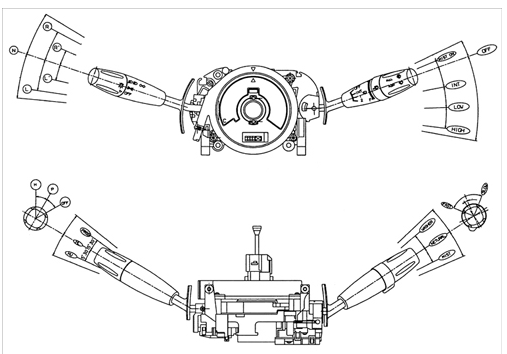

Снятие и установка

Снятие и установка При снятии многофункционального переключателя на автомобилях, оборудованных подушкой безопасности водителя, соблюдайте особые предосторожности.

Предупреждение Не разбирайте или ремонтируйте блок подушки безопасности и спиральный провод.

Не бросайте и не ударяйте подушку безопасности и спиральный провод, а также исключите их контактирование с водой, смазочным материалом или маслом. При наличии вмятин, трещин, деформации или ржавчины замените подушку безопасности и спиральный провод.

Транспортируйте воздушную подушку безопасности отдельно, мешком вверх. Не располагайте на подушке безопасности посторонние предметы, которые при развертывании подушки безопасности могут нанести серьезные травмы.

При транспортировке не помещайте руки на подушку безопасности.

Не подвергайте подушку безопасности воздействию температуры выше 93 °С.

После срабатывания подушки безопасности обязательно замените спиральный провод.

При отсоединении разъема спирального провода не применяйте чрезмерных усилий.

Снятая подушка безопасности должна храниться в чистом, сухом месте.

Перед установкой спирального провода совместите метку и индикатор Neutral и установите передние колеса для движения прямо вперед. Установите спиральный провод на рулевую колонку. Если метка и индикатор не будут совмещены должным образом, при повороте рулевое колесо не будет поворачиваться на полный угол или будет сломан механизм спирального провода, в результате чего будет нарушено функционирование подушки безопасности водителя.

Проверка Проверьте проводимость между контактами разъема многофункционального переключателя при работе переключателя.

Переключатель освещения
Переключатель освещения

Переключатель освещения
Переключатель освещения

HU: дальний свет фар HL: ближний свет фар P: самовозвратное положение

Переключатель поворота
Переключатель поворота

Переключатель стеклоочистителя и стеклоомывателя
Переключатель стеклоочистителя и стеклоомывателя
