Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля в торце панели приборов с левой стороны, на левой передней части боковины и в подкапотном пространстве слева от аккумуляторной батареи.

Большинство предохранителей установлено в монтажном блоке предохранителей в салоне (рис. 10.1),

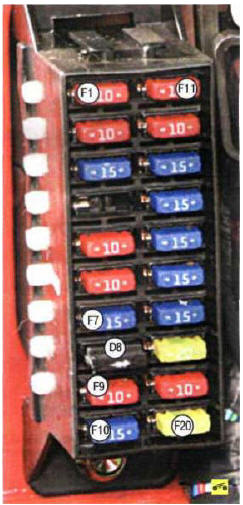

Рис. 10.1. Номера предохранителей в монтажном блоке, расположенном в салоне
Рис. 10.1. Номера предохранителей в монтажном блоке, расположенном в салоне

расположенном на передней части боковины кузова под пластиковой крышкой. Цепи, защищаемые предохранителями (номера предохранителей указаны на фото), приведены в табл. 10.1.

Таблица 10.1 Цепи, защищаемые плавкими предохранителями, установленными в монтажном блоке и салоне

Номер предохранителя Цвет предохранителя Защищаемая цепь
F1 (10 А) F2 (10A) F3 (15A) F4 (15А) F5 (10A) F6 (10A) F7 (15A) D8 F9 (I0A) F10 (15A) Красный Красный Синий Синий Красный Красный Синий Диод Красный Синий Плафон освещения багажника, плафон освещения салона, электропривод антенны*, передние противотуманки Часы*, звуковой сигнал, выключатели плафона освещения салона Аварийная сигнализация Центральный замок ЭБУ двигателя, ЭБУ АКП*, ЭБУ ABS*(цепи питания от аккумуляторной батареи) Автомагнитола (цепь питания от аиумуляторной батареи) Лампы стоп-сигналов Автомагнитола (цепь питания от выключателя зажигания) Прикуриватель
F11 (I0A) Красный Комбинация приборов, часы*, модуль дневного освещения*, электрообогрев стекла окна задка, плафон освещения вещевого ящика*, звуковой сигнал
F12 (I0A) F13 (15A) F14 (15A) F15 (15A) F16 (15A) Красный Синий Синий Синий Синий Фонари заднего хода Подушка безопасности водителя* Форсунки, генератор, датчик положения коленчатого вала Система зажигания Указатели поворота. электропривод наружных зеркал*
F17 (15A)

F18 (20 A)

Синий

Желтый

ЭБУ двигателя, ЭБУАКП* (цепи питания от выключателя зажигания), модуль управления сигнальной лампы ABS*, реле топливного насоса, система рециркуляции отработавших газов Очиститель и омыватель ветрового окна, стеклоочиститель и смыватель стекла окна задка*
FI9 (10 A)

F20 (20A)

Красный

Желтый

Реле электрообогрева стекла окна задка, реле компрессора кондиционера*, ЭБУ, ABS* (цепь питания от системы зажигания), реле электродвигателя вентилятора системы охлаждения двигателя, реле электростеклоподъемников* Электродвигатель вентилятора отопителя

* - При наличии

Кроме того, реле и предохранители расположены в монтажном блоке в подкапотном пространстве (рис 10.2, крышка монтажного блока снята).

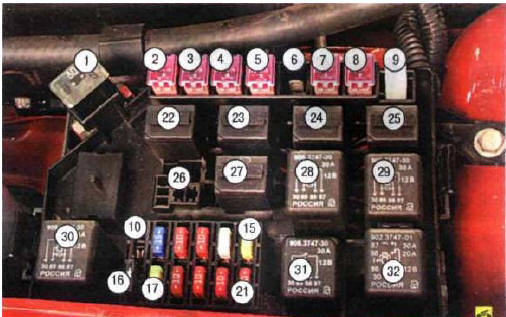

Рис. 10.2. Номера предохранителей, плавких вставок и реле в монтажном блоке, расположенном
Рис. 10.2. Номера предохранителей, плавких вставок и реле в монтажном блоке, расположенном в подкапотном пространстве

В табл. 10.2 указано назначение установленных предохранителей, плавких вставок и реле, но на конкретной модели автомобиля могут отсутствовать некоторые цепи, указанные в таблице.

Таблица 10.2 Назначение предохранителей и плавких вставок в монтажном блоке, расположенном в подкапотном пространстве

Предохранитель/ плавкая вставка/реле (см. рис. 10.2) Защищаемая цепь Номинальный ток, А
1 2 З 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 Все электрооборудование автомобиля (главный предохранитель) Система зажигания 1 Система зажигания 2 Основной злектровентилятор системы охлаждения Электростеклоподъемники ABS Электрообогрев стекла окна задка Злектровентилятор отопителя IV скорость вращения Пинцет для извлечения предохранителей Передние противотуманные фары Топливный насос Звуковой сигнал Компрессор кондиционера Контакт «30» реле 23 (дальний свет) Контакт «30» реле 26 (освещение салона) Диод Дальний свет фар Ближний свет, левая фара Ближний свет, правая фара Габаритное освещение, левый борт Габаритное освещение, правый борт Реле звукового сигнала Реле фар головного света Реле компрессора кондиционера Реле дополнительного электровентилятора системы охлаждения Реле противотуманных фар Реле освещения салона Реле электростеклоподъемников Реле вентилятора системы охлаждения двигателя Реле топливного насоса Реле электрообогрева стекла окна задка Управляющее реле электровентиляторов системы охлаждения двигателя 80 30 30 зо 30 50 30 зо 15 15 10 10 25 20 20 10 10 10 10 20 20 20 20 20 20 30 30 30 30 30/20

Реле расположены и в торце панели приборов с левой стороны (рис. 10.3, для наглядности на фото снята облицовка панели приборов).

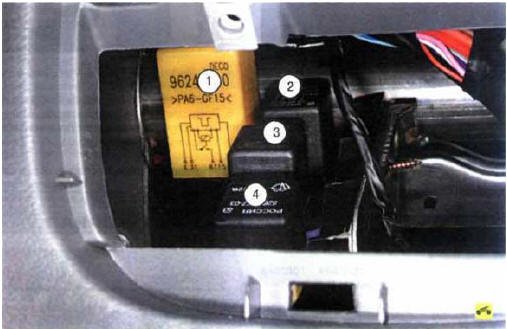

Рис. 10.3. Номера реле, расположенных в панели приборов
Рис. 10.3. Номера реле, расположенных в панели приборов

В табл. 10.3 указано назначение реле.

Табл. 10.3 Назначение предохранителей и плавких вставок в монтажном блоке, расплооженном в панели приборов

Реле (см. рис. 10.3) Защищаемая цепь
1 2 3 4 Противотуманный фонарь Противотуманные фары Аварийная сигнализация Реле прерывистого режима работы очистителя ветрового стекла

1. Для получения доступа к монтажному блоку предохранителей сожмите фиксатор…

1. Для получения доступа к монтажному блоку предохранителей сожмите фиксатор…

2. ...и снимите крышку в облицовке передней части боковины.

2. ...и снимите крышку в облицовке передней части боковины.

Примечание

На внутренней стороне крышки нанесена схема расположения предохранителей.

На внутренней стороне крышки нанесена схема расположения предохранителей.

3. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл.

10.1 цепи, которые защищает данный предохранитель.

Предупреждение

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками - это может привести к повреждению электрических приборов и даже к пожару.

4. Извлеките заменяемый предохранитель.

5. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри пластмассового держателя перегорела и разомкнулась). Для замены перегоревшего предохранителя используйте запасной предохранитель того же номинала (и цвета).

Примечание

Запасные предохранители разных номиналов расположены на обратной стороне крышки монтажного блока реле и предохранителей, установленного в моторном отсеке.

6. Для доступа к монтажному блоку, расположенному в моторном отсеке, извлеките

6. Для доступа к монтажному блоку, расположенному в моторном отсеке, извлеките пароотводящий шланг системы охлаждения из держателя на крышке монтажного блока и отведите его в сторону...

Примечание

На крышку нанесена схема расположения и назначение предохранителей, плавких вставок

На крышку нанесена схема расположения и назначение предохранителей, плавких вставок и реле в монтажном блоке.

7. ...отожмите два фиксатора по бокам крышки.

7. ...отожмите два фиксатора по бокам крышки.

8. …и снимите крышку монтажного блока.

8. …и снимите крышку монтажного блока.

9. При необходимости замены извлеките реле (предохранитель), покачивая его из стороны в сторону.

10. Для замены главного предохранителя №1 (см. рис. 10.2) выверните два болта...

10. Для замены главного предохранителя №1 (см. рис. 10.2) выверните два болта...

11. ...и снимите предохранитель.

11. ...и снимите предохранитель.

12. Для доступа к монтажному блоку реле, расположенному в панели приборов, подденьте

12. Для доступа к монтажному блоку реле, расположенному в панели приборов, подденьте отверткой…

13. ...и откройте крышку в торце панели приборов.

13. ...и откройте крышку в торце панели приборов.

14. При необходимости замены извлеките реле из монтажного блока, покачивая его

14. При необходимости замены извлеките реле из монтажного блока, покачивая его из стороны в сторону (на фото для наглядности снята облицовка панели приборов).

15. Установите детали в порядке, обратном снятию.
