Наружное зеркало заднего вида

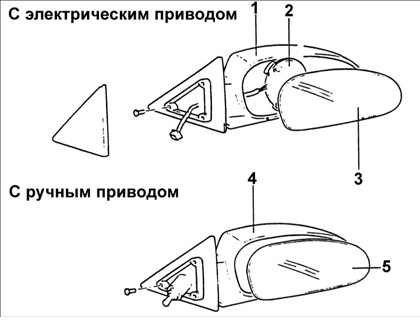

Наружное зеркало заднего вида

1 – корпус;
2 – электрический привод зеркала;
3 – стекло зеркала;
4 – корпус;
5 – стекло зеркала.

Снятие и установка

Предупреждение

Для того, чтобы не поранить руки при снятии стекла зеркала, одевайте перчатки.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Вставьте кончик лезвия плоской отвертки между стеклом зеркала и корпусом и,

1. Вставьте кончик лезвия плоской отвертки между стеклом зеркала и корпусом и, действуя отверткой, как рычагом, снимите стекло зеркала.

Предупреждение

Для исключения повреждений оберните лезвие отвертки слоем ткани.

2. Снимите электрический привод зеркала из корпуса зеркала.

2. Снимите электрический привод зеркала из корпуса зеркала.
3. Установка проводится в последовательности, обратной снятию.
