Daewoo Sens: Неисправность «несоответствие уровня напряжения бортовой цепи» - Комплексная система управления двигателем (КСУД) - Руководство по эксплуатации, техническое обслуживание, ремонт, особенности конструкции, электросхемы автомобиля Daewoo SensDaewoo Sens: Неисправность «несоответствие уровня напряжения бортовой цепи»

Величина напряжения на клеммах аккумуляторной батареи без нагрузки 12,5 В. При меньшем напряжении батарею подзарядить. Расхождение величины напряжения на контроллере или тестере от напряжения на аккумуляторе не более 1 вольт. Если величина напряжения на контроллере отличается более чем на 1 вольт, то проверить главное реле, цепь его управления и силовую цепь. При отсутствии неисправности в цепи заменить контроллер.

Неисправность «несоответствие сигнала датчика температуры охлаждающей жидкости»

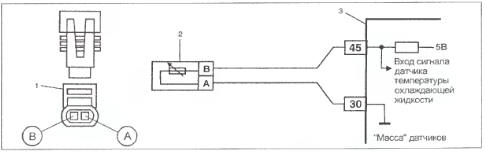

Рис. 3.3.1. Схема проверки датчика температуры охлаждающей жидкости: 1 -
Рис. 3.3.1. Схема проверки датчика температуры охлаждающей жидкости: 1 - колодка датчика; 2 - датчик температуры охлаждающей жидкости; 3 — контроллер.

Проверка цепи включения датчика Отсоединить колодку жгута от датчика.

Включить зажигание. Измерить вольтметром напряжение на контакте «в» относительно «массы». Напряжение должно быть около 5 В. Если напряжение ниже 4,7 В, ненадежное соединение в колодке контроллера, оборван провод или замкнут на «массу», возможно, неисправен контроллер.

Выключить зажигание, измерить сопротивление между контактом колодки датчика «А» и «массой». Величина сопротивления должна быть менее 1 Ом. Если величина сопротивления более 1 Ом, - ненадежное соединение в колодках датчика или обрыв провода.

Отсоединить колодку контроллера.

Измерить сопротивление между контактом колодки датчика «В» и контактом колодки контроллера «45».

Сопротивление должно быть менее 1 Ом. Если сопротивление больше 1 Ом, - ненадежное соединение в колодках или обрыв провода.

Измерить сопротивление между контактом колодки датчика и «массой». Величина сопротивления должна быть более 1 МОм. Если сопротивление меньше, — провод замкнут на «массу».

Проверка датчика Измерить сопротивление датчика при двух значениях температур охлаждающей жидкости - на холодном двигателе и на прогретом двигателе при температуре охлаждающей жидкости 85...95 °С. Ориентировочные значения величин сопротивления датчика в зависимости от температуры приведены в таблице:

Температура охлаждающей жидкости, °С Сопротивление датчика, Ом
0 10 20 30 40 50 60 70 80 90 100 9420 5670 3520 2238 1459 973 667 467 332 241 177

Сопротивление датчика не должно отличаться от приведенных значений более чем на 20 %. Если сопротивление отличается, - заменить датчик. При исправной цепи и датчике заменить контроллер.

    Порядок проведения диагностики
    Установить режим работы диагностического тестера «Неисправности» и проверить наличие текущих неисправностей. В данном режиме тестер показывает: • текущие неисправности, т.е. присутствующие в наст ...

    Неисправность «несоответствие сигнала датчика температуры воздуха»
    Рис. 3.3.2. Схема проверки датчика температуры воздуха: 1 - датчик абсолютного давления и температуры воздуха; 2 - контроллер. Проверка исправность цепей выходного сигнала и «массы» датчика Отсое ...
