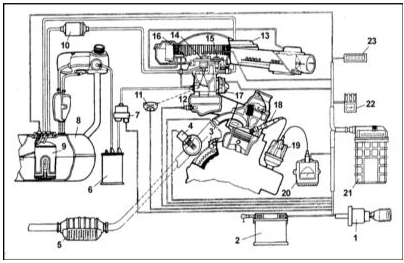

Функциональная схема системы Mono-Motronic 1 — МЗамок зажигания 2 — Аккумуляторная
Функциональная схема системы Mono-Motronic 1 — МЗамок зажигания 2 — Аккумуляторная батарея 3 — Датчик частоты и положения коленчатого вала 4 — l-зонд 5 — Каталитический преобразователь 6 — Угольный адсорбер 7 — Э/м клапан системы улавливания топливных испарений 8 — Топливный бак 9 — Электрический топливный насос 10 — Топливный фильтр 11 — Датчик положения дроссельной заслонки 12 Датчик температуры охлаждающей жидкости 13 — Воздухоочиститель 14 — Инжектор впрыска топлива 15 — Регулятор давления топлива 16 — Датчик температуры воздуха 17 — Шаговый двигатель системы холостого хода 18 — Свеча зажигания 19 — Распределитель зажигания 20 — ECU управления зажиганием 21 — ECU системы впрыска 22 — Предохранители и реле 23 — Диагностический разъем

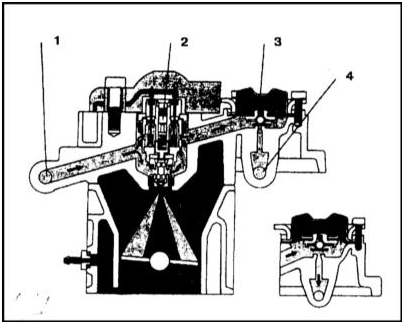

Схема функционирования инжектора впрыска и регулятора давления топлива 1
Схема функционирования инжектора впрыска и регулятора давления топлива 1 — Подвод топлива от бензонасоса 2 — Инжектор впрыска 3 — Регулятор давления топлива 4 — Возврат топлива в бак

Система Bosch Mono-Motronic относится к семейству систем управления двигателем замкнутого типа. Такие системы осуществляют управление как непосредственно над впрыском топлива, так и над его воспламенением.

Функциональная схема системы Mono-Motronic представлена на иллюстрации. В число основных компонентов системы впрыска входят: топливный бак с установленным внутри него погружным электрическим бензонасосом, топливный фильтр, линии подачи и возврата топлива, корпус дросселя с вмонтированным в него электронным инжектором впрыска топлива, а также электронный блок управления (ECU) в комплекте с информационными датчиками, исполнительными устройствами и соединительной электропроводкой.

Бензонасос обеспечивает непрерывную подачу топлива через фильтр картриджного типа в корпус дросселя под небольшим избыточным давлением. Встроенный в корпус дросселя регулятор давления топлива обеспечивает постоянный напор на инжекторе впрыска. Избыток горючего по возвратной линии поступает обратно в топливный бак. Такая система непрерывной подачи позволяет снизить температуру топлива и предотвратить его испарение.

Открывание и закрывание инжектора производится по команде ECU, вычисляющего момент и продолжительность впрыска на основании анализа поступающих информационных сигналов об оборотах двигателя, положении и скорости перемещения дроссельной заслонки, температуре всасываемого воздуха, температуре охлаждающей жидкости, скорости движения автомобиля, составе отработавших газов и т.д. На иллюстрации представлена схема функционирования инжектора впрыска и регулятора давления топлива.

Всасываемый в двигатель воздух проходит через воздухоочиститель, внутрь которого устанавливается изготовленный из плотной бумаги сменный фильтрующий элемент. Температура всасываемого воздуха регулируется посредством вакуумного клапана, установленного внутри впускного рукава воздухоочистителя и позволяющего смешивать наружный воздух с поступающим через кожух нагревателя, размещенный над выпускным коллектором. Положением заслонки клапана управляет установленный внутри воздухоочистителя термочувствительный датчик-выключатель.

Информация об оборотах двигателя поступает в ECU от датчика Холла, установленного сверху на картере коробки передач и фиксирующего частоту вращения маховика.

Температура поступающего в корпус дросселя воздуха измеряется датчиком, установленным непосредственно над инжектором впрыска. Информация поступает в ECU, который на основе ее анализа определяет текущие потребности двигателя в отношении момента впрыска и состава воздушно-топливной смеси.

Управление оборотами холостого хода двигателя осуществляется частично электронным модулем положения дроссельной заслонки, установленным сверху на корпусе дросселя, а частично - системой зажигания, за счет изменения установок угла опережения зажигания. Ввиду сказанного необходимость в ручных корректировках оборотов отпадает и возможность ее конструкцией системы не предусмотрена. Информация о положении и скорости перемещения дроссельной заслонки поставляется в ECU специальным датчиком, иногда именуемым также потенциометром дроссельной заслонки. Датчик расположен на левой стенке корпуса дросселя.

Содержание кислорода в отработавших газах непрерывно отслеживается ECU через l-зонд, установленный в переднюю секцию системы выпуска. Анализируя поступающую информацию, ECU выдает команды на корректировку угла опережения зажигания и продолжительность впрыска, формируя тем самым оптимальную по составу воздушно-топливную смесь. В результате, необходимость в ручной корректировке содержания СО в отработавших газах также отпадает. В стандартную комплектацию всех рассматриваемых в настоящем Руководстве моделей входит каталитический преобразователь.

В дополнение к перечисленным функциям, ECU осуществляет управление функционированием системы улавливания топливных испарений.

Следует заметить, что диагностика отказов системы Bosch Mono-Motronic возможна лишь при помощи специального электронного считывателя. Диагностический разъем для подключения считывателя расположен в правой части панели приборов автомобиля. В случае любых нарушений функционирования системы следует без промедления обращаться к специалистам фирменного сервис-центра компании Skoda, которые произведут считывание и расшифровку записанных в блок памяти ECU кодов выявленных системой самодиагностики неисправностей.

Порядок замены отказавших компонентов системы описан в нижеследующих Разделах Главы.

    Меры предосторожности
    Бензин является в высшей мере огнеопасной жидкостью. При выполнении обслуживания компонентов системы питания следует соблюдать особые меры предосторожности! Не курите и не приближайтесь к месту про ...
