Skoda Felicia: Общие обозначения - Схемы электрических соединений - Руководство по эксплуатации, техническому обслуживанию и ремонту автомобиля Skoda FeliciaSkoda Felicia: Общие обозначения

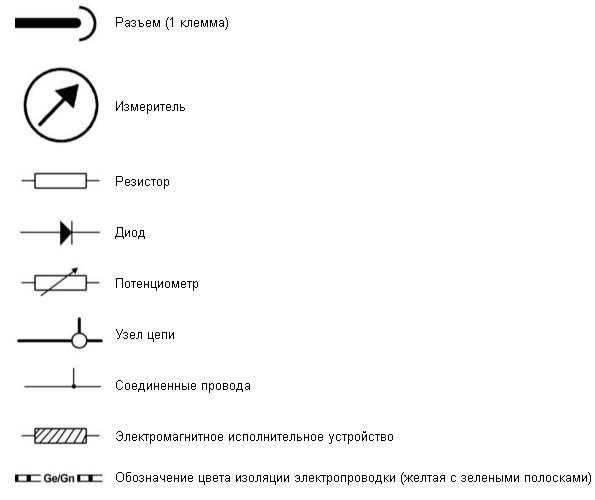

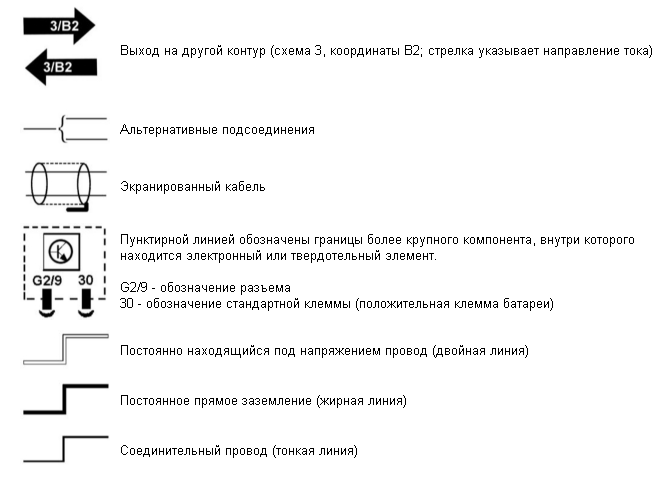

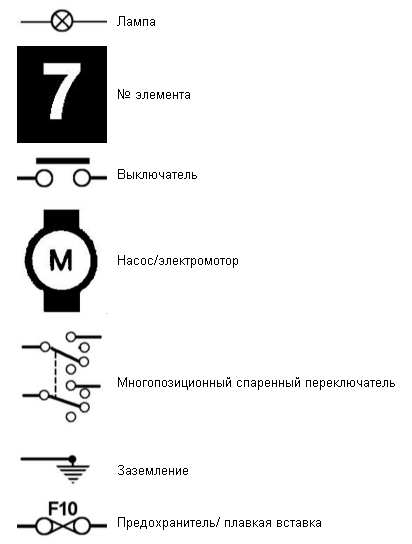

Обозначение электрических узлов/компонентов
Обозначение электрических узлов/компонентов

Точки заземления на массу

Е1 Справа на блоке двигателя

Е2 В правой части двигательного отсека

Е3 На головке цилиндров

Е4 На ТНВД (дизельные модели)

Е5 Вблизи рулевой колонки

Е6 Вблизи левого заднего комбинированного фонаря

Е7 В левой части двигательного отсека

Е8 На коробке передач

Е9 В косе электропроводки системы впрыска Mono-Motronic

Е10 Справа на блоке двигателя

Обозначения стандартных клемм

15 Положение “зажигание” выключателя зажигания

30 Положительная клемма аккумуляторной батареи

31 Масса

50 Положение “запуск” выключателя зажигания

85 Вход обмотки реле

86 Заземление обмотки реле

87 Выходной сигнал реле

87а Выходной сигнал реле
