Daewoo Sens: Основание кузова - Кузов - Руководство по эксплуатации, техническое обслуживание, ремонт, особенности конструкции, электросхемы автомобиля Daewoo SensDaewoo Sens: Основание кузова

Значительная часть ремонтных работ кузова приходится на аварийные автомобили, которые в большинстве случаев требуют проверки взаимного положения точек кузова (в том числе и точек крепления узлов и агрегатов шасси автомобиля). Для контроля взаимного положения точек кузова автомобиля Sens следует руководствоваться рис. 9.35.

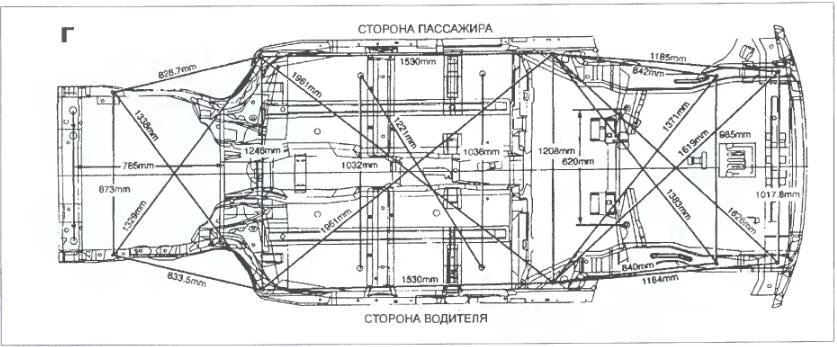

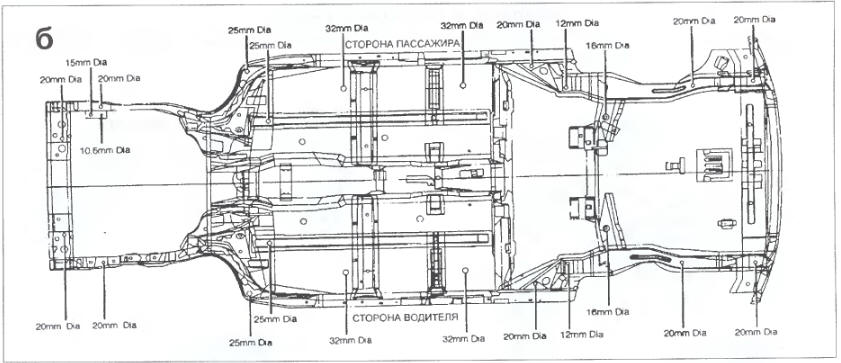

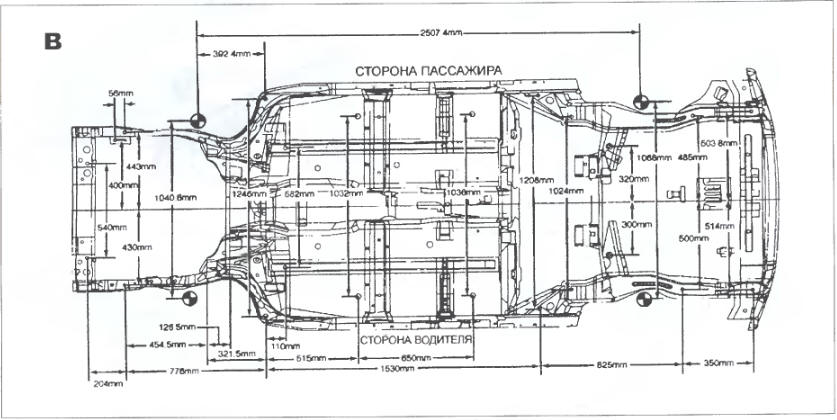

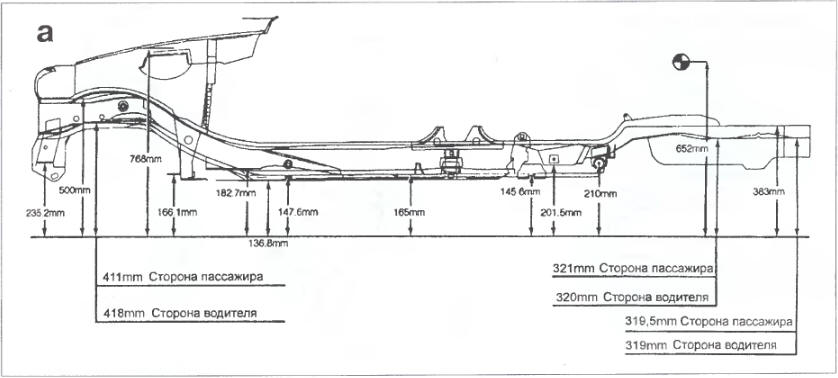

Рис. 9.35. Основные размеры для проверки взаимного положения точек автомобиля
Рис. 9.35. Основные размеры для проверки взаимного положения точек автомобиля Sens

Рис. 9.35. Основные размеры для проверки взаимного положения точек автомобиля
Рис. 9.35. Основные размеры для проверки взаимного положения точек автомобиля Sens

Рис. 9.35. Основные размеры для проверки взаимного положения точек автомобиля
Рис. 9.35. Основные размеры для проверки взаимного положения точек автомобиля Sens

Рис. 9.35. Основные размеры для проверки взаимного положения точек автомобиля
Рис. 9.35. Основные размеры для проверки взаимного положения точек автомобиля Sens
