ОБЩИЕ СВЕДЕНИЯ

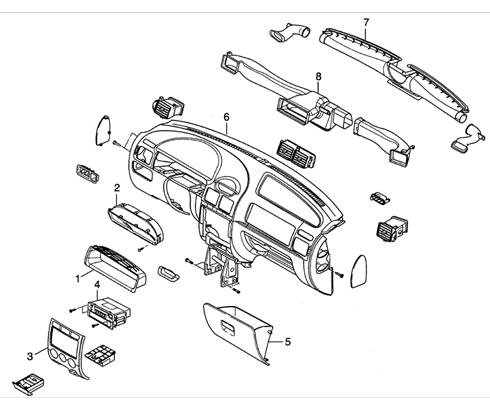

Панель приборов
Панель приборов 1 – отделка комбинации приборов;
2 – комбинация приборов;
3 – центральная панель отделки;
4 – радиоприемник;
5 – вещевой ящик;
6 – панель приборов;
7 – воздуховод отопителя;
8 – воздуховод вентиляции.

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите центральную консоль.

2. Снимите подушку безопасности водителя.

3. Снимите рулевое колесо, переключатель сигнала поворота и верхний и нижний кожухи рулевой колонки.

4. Выверните два болта с обеих сторон рулевой колонки, которые соединяют панель приборов и рулевую колонку. Опустите рулевую колонку вниз.

5. Отверните гайку крепления ручки открытия замка капота и отсоедините ручку от троса открытия замка капота.

6. Снимите комбинацию приборов в следующем порядке:

6. Снимите комбинацию приборов в следующем порядке:       – выверните три винта и снимите отделку комбинации приборов;
      – выверните четыре болта крепления комбинации приборов;
      – отсоедините электрический разъем от задней части комбинации приборов.

7. Снимите центральную панель отделки и панель управления отоплением и

7. Снимите центральную панель отделки и панель управления отоплением и вентиляцией.

8. Снимите радиоприемник в следующем порядке:

8. Снимите радиоприемник в следующем порядке:       – выверните четыре винта крепления радиоприемника;
      – отсоедините электрический разъем от задней части радиоприемника;
      – отсоедините провод антенны от задней части радиоприемника;
      – снимите радиоприемник.

9. Снимите вещевой ящик.

10. Выверните четыре болта и снимите крышку с левой/ правой стороны

10. Выверните четыре болта и снимите крышку с левой/ правой стороны Т-образного соединителя.

11. Выверните четыре болта крепления основания панели приборов.

11. Выверните четыре болта крепления основания панели приборов.

12. Отсоедините все разъемы, соединяющие панель приборов и жгут проводов автомобиля.

13. Снимите панель приборов.
