Педаль сцепления

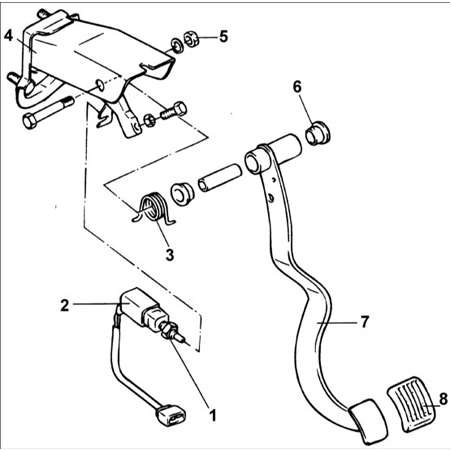

Педаль сцепления

1 – болт, 8–10 Н•м;
2 – выключатель блокировки замка зажигания;
3 – возвратная пружина;
4 – кронштейн педали сцепления;
5 – гайка, 19–28 Н•м;
6 – втулка;
7 – педаль сцепления;
8 – накладка педали сцепления.

Сборка
ПОРЯДОК ВЫПОЛНЕНИЯ 1. Перед сборкой смажьте жидкостью для сцепления поршень и диаметр расточки цилиндра. Жидкость: тормозная жидкость DOT 3 2. Установите поршень в сборе. 3. Установите стопорное к ...

Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите шплинт, шайбу и штифт с головкой и отверстием под шплинт. 2. Выверните болт крепления педали сцепления. ...
