Kia Rio: Передний бампер - Кузов - Инструкция по эксплуатации автомобиля Kia RioKia Rio: Передний бампер

ОБЩИЕ СВЕДЕНИЯ

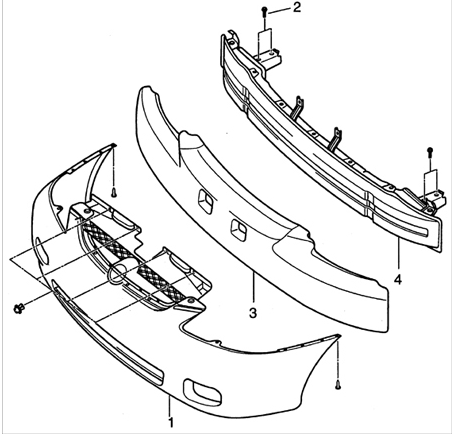

Передний бампер
Передний бампер 1 – накладка бампера;
2 – болт;
3 – пенный поглотитель энергии;
4 – усилитель бампера.

Передний бампер состоит из трех частей: накладки бампера, пенного поглотителя энергии и усилителя бампера.

Накладка изготовлена из полипропилена. Пенный поглотитель энергии изготовлен из пенополистирола.

Усилитель бампера изготовлен из металла. Пенный поглотитель энергии расположен между накладкой бампера и усилителем.

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите фары.

2. Выверните два болта и освободите четыре фиксатора крепления верхней части

2. Выверните два болта и освободите четыре фиксатора крепления верхней части бампера.

3. Освободите четыре фиксатора из-под крышки.

4. Освободите четыре фиксатора крепления основания бампера.

5. Отведите в сторону брызговик арки правого колеса и выверните два винта

5. Отведите в сторону брызговик арки правого колеса и выверните два винта бокового крепления бампера.

6. Выверните два болта крепления левого кронштейна поддержки бампера.

7. Повторите операции на правой стороне бампера.

8. Снимите бампер.

Установка ПОРЯДОК ВЫПОЛНЕНИЯ Установите передний бампер в последовательности, обратной снятию.

Момент затяжки: 32–47 Н•м Проверка ПОРЯДОК ВЫПОЛНЕНИЯ Проверьте накладку переднего бампера на отсутствие повреждений и надежность его крепления.
