Kia Rio: Первичный вал коробки передач - Проверка - Механическая коробка передач - Инструкция по эксплуатации автомобиля Kia RioKia Rio: Первичный вал коробки передач - Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Визуально проверьте состояние зубьев кольца синхронизатора на отсутствие повреждений, износа и трещин.

2. Проверьте состояние конической поверхности на отсутствие повреждений,

2. Проверьте состояние конической поверхности на отсутствие повреждений, износа и трещин.

Предупреждение Установите кольцо синхронизатора в шестерню и измерьте зазор между кольцом синхронизатора и поверхностью фланца шестерни.

3. Измерьте зазор между кольцом синхронизатора и поверхностью фланца

3. Измерьте зазор между кольцом синхронизатора и поверхностью фланца шестерни.

Номинальный зазор: 1,1– 1,4 мм Минимально допустимый зазор: 0,8 мм Предупреждение Если проводилась замена шестерни первичного вала, отрегулируйте предварительный натяг подшипника.

4. Проверьте биение посадочного места шестерен первичного вала.

4. Проверьте биение посадочного места шестерен первичного вала.

Предельно допустимое биение: 0,1 мм 5. Проверьте состояние шлицов первичного вала.

6. Проверьте состояние поверхности зубьев шестерен на отсутствие повреждений, износа и трещин.

7. Измерьте зазор между шестернями вала и шестернями.

7. Измерьте зазор между шестернями вала и шестернями.

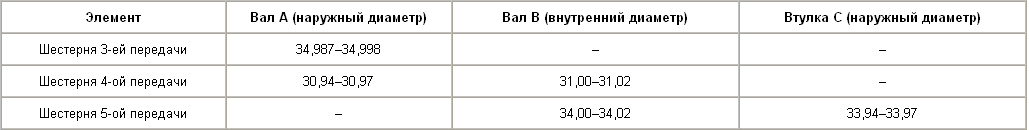

Зазор для смазки, мм

8. Осмотрите втулку шестерни 5-ой передачи на отсутствие повреждений.

8. Осмотрите втулку шестерни 5-ой передачи на отсутствие повреждений.

9. Осмотрите состояние поверхности зубьев шестерен на отсутствие повреждений,

9. Осмотрите состояние поверхности зубьев шестерен на отсутствие повреждений, износа и трещин.

10. Проверьте подшипник на отсутствие повреждений и плавность вращения.

10. Проверьте подшипник на отсутствие повреждений и плавность вращения.

    Первичный вал коробки передач - Разборка
    ПОРЯДОК ВЫПОЛНЕНИЯ 1. С помощью пресса и специального приспособления OK130 175 008 снимите подшипник с вала. 2. Снимите шестерню 4-ой передачи. 3. Снимите стопорное кольцо. 4. Снимите муфту ...

    Первичный вал коробки передач - Сборка, Проверка после сборки
    Сборка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установите шестерню 3-ей передачи, кольцо синхронизатора и муфту синхронизатора. 2. Установите новое стопорное кольцо. 3. Установите шестерню 4-ой передачи. ...
