Skoda Fabia: Пояснения к электрическим схемам - Электросхемы - Инструкция по эксплуатации автомобиля Skoda FabiaSkoda Fabia: Пояснения к электрическим схемам

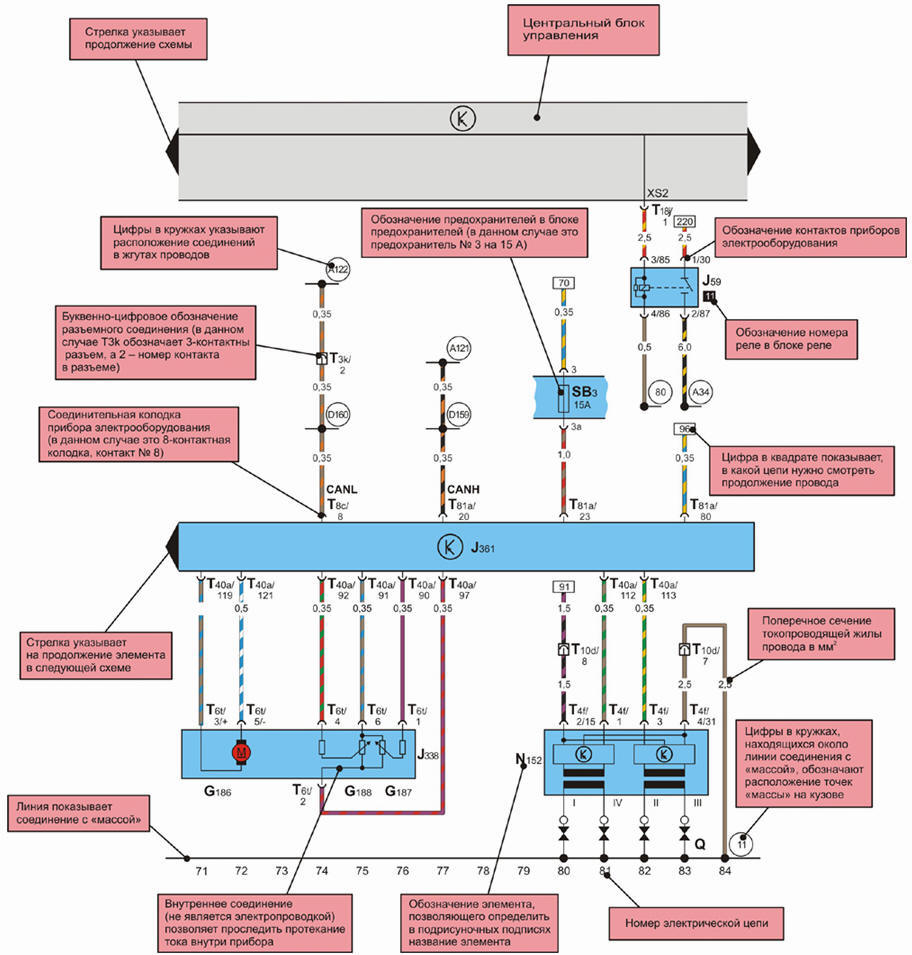

ОБЩИЕ СВЕДЕНИЯ Большинство приборов электрооборудования соединяется с «массой» проводами коричневого цвета. Для правильного подключения контакты приборов электрооборудования пронумерованы. Для удобства пользования все электрические цепи на электросхемах расположены вертикально и пронумерованы.

Сверху на схемах изображен центральный блок управления. Тонкими линиями показаны внутренние соединения в приборах электрооборудования.

Снизу на схемах проходит горизонтальная линия, которая показывает соединение с «массой».

Цифры в кружках, стоящие около пересечения вертикальных цепей с горизонтальной линией «массы», указывают на расположение точек «массы» на кузове.

Цифра в белом квадрате в конце вертикальной цепи показывает, в какой цепи нужно смотреть продолжение этого провода. Цифра на каждом проводе означает площадь сечения токопроводящей жилы провода в мм2.

Цифра в черном квадрате обозначает номер реле в блоке реле. Буква с цифрой или цифра в кружке около провода показывает неразъемное соединение в жгуте проводов.

Цифры, стоящие под нижней линией «массы» показывают номер электрической цепи.

Предупреждение Все выключатели и контакты на схемах показаны в исходном состоянии.

Пояснения к электрическим схемам
Пояснения к электрическим схемам

    Символы, встречающиеся на схемах электрооборудования
    Символы, встречающиеся на схемах электрооборудования Символы, встречающиеся на схемах электрооборудования ...
