Skoda Felicia: Предохранители - Бортовое электрооборудование - Руководство по эксплуатации, техническому обслуживанию и ремонту автомобиля Skoda FeliciaSkoda Felicia: Предохранители

Большинство предохранителей помещено вместе с реле в специальный монтажный блок, устанавливаемый под панелью приборов пассажирском ножном колодце. Предохранители некоторых из дополнительных систем (ABS, К/В) могут устанавливаться в отдельных держателях, закрепленных в левой части двигательного отсека. На дизельных моделях предохранители системы преднакала и вентилятора системы охлаждения могут также располагаться в двигательном отсеке автомобиля.

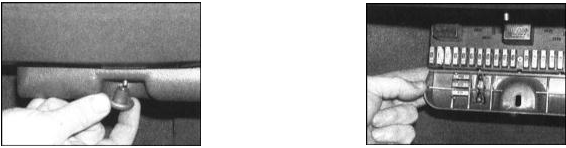

С целью обеспечения доступа к предохранителям выверните крепежный фиксатор и, развернув книжкой, высвободите монтажный блок из панели приборов. Список предохранителей приведен в последнем Разделе настоящей Главы. Для доступа расположенных в двигательном отсеке предохранителей откройте крышку капота, отпустите фиксаторы и крышку с соответствующего держателя.

Для замены предохранителя предварительно отключите соответствующий контур/выключите

Для замены предохранителя предварительно отключите соответствующий контур/выключите зажигание. Затем ухватитесь за корпус выбитого предохранителя специальными щипцами, закрепленными в крышке блока и потянув вертикально вверх, извлеките его из клемм держателя. Вышедший из строя предохранитель легко опознать по оплавленной или сгоревшей токопроводящей перемычке.

Ни в коем случае не заменяйте выбитый предохранитель рассчитанным на более высокие номинальные (по силе тока) нагрузки. Крайне порочной практикой является восстановление вышедшего из строя предохранителя путем перемыкания его контактов при помощи металлической фольги.

Если сменный предохранитель выходит из строя сразу после подачи питания в контур, следовательно в цепи имеет место короткое замыкание, причину которого следует выявить и устранить. Если проверяемый предохранитель используется для защиты одновременно нескольких электрических контуров, постарайтесь выявить неисправную цепь путем поочередного включения каждого из подконтрольных контуров, исключая тем самым заведомо исправные.
