Skoda Felicia: Прерыватель указателей поворотов/аварийной сигнализации - Бортовое электрооборудование - Руководство по эксплуатации, техническому обслуживанию и ремонту автомобиля Skoda FeliciaSkoda Felicia: Прерыватель указателей поворотов/аварийной сигнализации

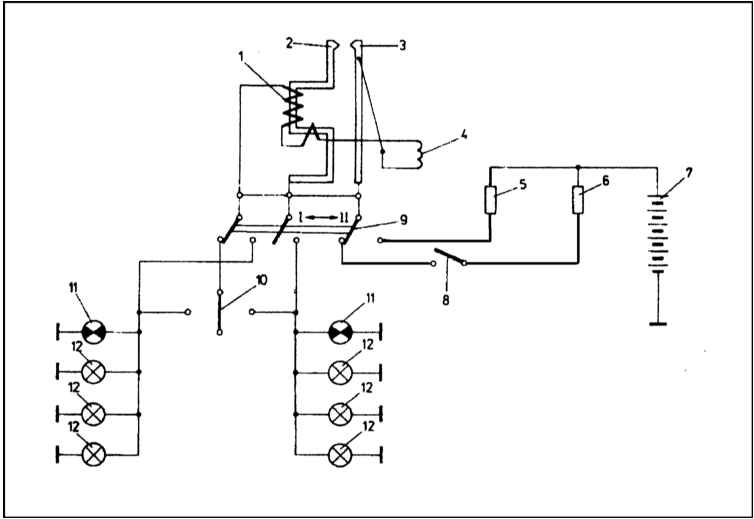

Прерыватель указателей поворотов/аварийной сигнализации 1 — Обмотка 2 — Контакт
Прерыватель указателей поворотов/аварийной сигнализации 1 — Обмотка 2 — Контакт 3 — Контакт 4 — Нить 5 — Предохранитель 15 А 6 — Предохранитель 8 А 7 — Батарея 8 — Выключатель зажигания 9 — Выключатель аварийной сигнализации 10 — Переключатель указателей поворотов 11 — Контрольные лампы указателей поворотов/аварийной сигнализации 12 — Лампы указателей поворотов

Схема подключения прерывателя указателей поворотов/аварийной сигнализации показана на иллюстрации.
