Для проверки датчика необходимо собрать схему, показанную на рис.

3.3.13

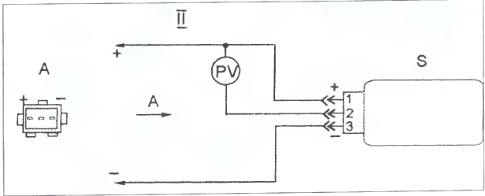

Рис. 3.3.13. Схема для проверки датчика скорости.
Рис. 3.3.13. Схема для проверки датчика скорости.

РУ — вольтметр; 8 — датчик скорости автомобиля.

Для проверки необходимо: • поддомкратить одно переднее колесо; • включить зажигание. Если датчик скорости исправен, то при вращении поддомкраченого колеса напряжение на вольтметре должно изменяться от 0,4 В (логический ноль) до 0,9 от напряжения питания (логическая единица).

Количество импульсов при этом должно быть равно шести на один оборот колеса автомобиля.
