Hyundai Accent: Проверка вилки выключения сцепления - Регулировка педали сцепления - Сцепление - Инструкция по эксплуатации автомобиля Hyundai AccentHyundai Accent: Проверка вилки выключения сцепления

ПОРЯДОК ВЫПОЛНЕНИЯ

Если имеется неравномерный износ в точках контакта вилки выключения сцепления с подшипником, замените вилку выключения сцепления.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Нанесите смазку на поверхности контакта подшипника, цилиндра и вилки выключения сцепления.

Предупреждение

Предупреждение

При установке сцепления нанесите смазку на все подвижные соединения деталей, но не используйте чрезмерное количество смазки, так как это может привести к пробуксовке сцепления.

2. Нанесите смазку в углубление подшипника выключения сцепления.

2. Нанесите смазку в углубление подшипника выключения сцепления.
Смазка: CASMOLY L9508

3. Нанесите смазку на поверхности контакта опоры вилки выключения сцепления.

3. Нанесите смазку на поверхности контакта опоры вилки выключения сцепления.
Смазка: CASMOLY L9508
4. Мелкозернистой наждачной бумагой очистите поверхности маховика и нажимного диска и убедитесь, что весь абразивный материал и смазка удалены с очищенных поверхностей.
5. Нанесите смазку на шлицы диска сцепления и первичный вал коробки передач.
Смазка: CASMOLY L9508

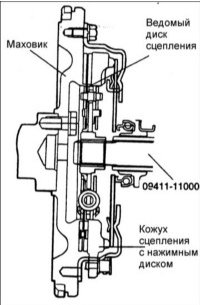

6. Установите диск сцепления и отцентрируйте его специальной оправкой 09411-11000. При установке диска сцепления поверхность диска, имеющая маркировку, должна располагаться со стороны нажимного диска.
7. Установите кожух сцепления с нажимным диском на направляющие штифты маховика.
8. Постепенно, в диагональной последовательности и в определенном порядке, затяните болты крепления маховика.
Момент затяжки: 15–22Нм
9. Снимите оправку, центрирующую диск сцепления.
10. Установите коробку передач.

11. Отрегулируйте свободный ход педали сцепления.

11. Отрегулируйте свободный ход педали сцепления.
