Kia Rio: Радиатор охлаждения жидкости автоматической коробки передач - Автоматическая коробка передач F4E–K - Инструкция по эксплуатации автомобиля Kia RioKia Rio: Радиатор охлаждения жидкости автоматической коробки передач

ОБЩИЕ СВЕДЕНИЯ

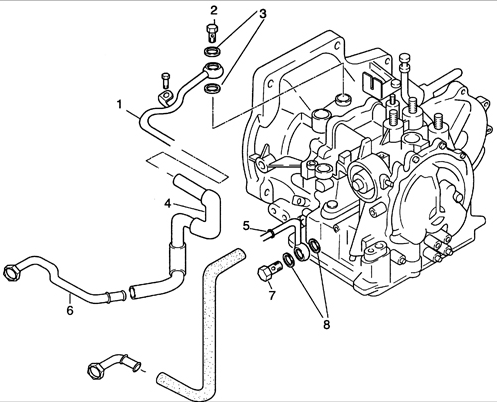

Радиатор охлаждения жидкости автоматической коробки передач
Радиатор охлаждения жидкости автоматической коробки передач 1 – выходная трубка жидкости автоматической коробки передач (более горячий шланг);
2 – соединительный болт;
3 – шайба;
4 – выходной шланг жидкости автоматической коробки передач (более горячий шланг);
5 – входная трубка жидкости автоматической коробки передач (более холодный шланг);
6 – радиатор;
7 – соединительный болт;
8 – шайба.

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Поднимите автомобиль и закрепите на опорах.

2. Выверните семь винтов и снимите правый брызговик моторного отсека.

3. Установите под радиатором поддон для сбора жидкости.

4. Отсоедините входной и выходной шланги жидкости автоматической коробки передач.

5. Снимите входную и выходную трубки жидкости автоматической коробки передач.

6. Снимите радиатор.

Установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установите радиатор.

2. Установите входную и выходную трубки жидкости автоматической коробки передач.

Момент затяжки: 32–47 Н 3. Надвиньте входной и выходной шланги на трубки жидкости автоматической коробки передач так, чтобы торцы шлангов дошли до буртиков на трубках.

4. Установите зажим шланга на шланг в центре маркировки и под показанным на

4. Установите зажим шланга на шланг в центре маркировки и под показанным на рисунке углом.

5. Проверьте, что зажим шланга не касается никаких других частей.

6. Установите правый брызговик моторного отсека и закрепите семью винтами.

7. Опустите автомобиль.

8. Проверьте уровень жидкости в автоматической коробке передач.

    Замена масляных уплотнительных колец
    ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите приводной вал. 2. Отверткой извлеките уплотнительное кольцо из картера коробки передач. 3. Молотком и специальной оправкой OK201 170 AA1 установите новое уплотнит ...

    Блок клапанов - Снятие
    Предупреждение Перед снятием блока клапанов очистите наружную поверхность коробки передач очистителем или растворителем. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Специальным приспособлением OK201 170 AA ...
