Распределительные валы

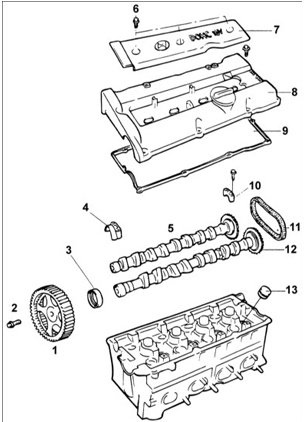

Распределительные валы

1 – шкив распределительного вала;
2 – болт, 80–100 Н•м;
3 – уплотнительное кольцо распределительного вала;
4 – передняя крышка подшипника;
5 – распределительный вал впускных клапанов;
6 – болт, 8–10 Н•м;
7 – центральная крышка;
8 – крышка головки цилиндров;
9 – прокладка;
10 – задняя крышка подшипника;
11 – цепь;
12 – распределительный вал выпускных клапанов;
13 – гидравлический компенсатор зазоров клапанов.
