Kia Rio: Расстояния, спроектированные на плоскость, для проверки расстояний между
отдельными точками кузова автомобиля - Кузов - Инструкция по эксплуатации автомобиля Kia RioKia Rio: Расстояния, спроектированные на плоскость, для проверки расстояний между отдельными точками кузова автомобиля

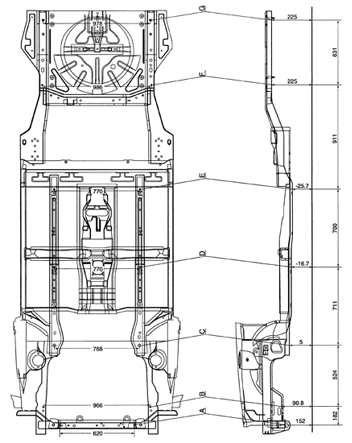

ОБЩИЕ СВЕДЕНИЯ

Точка измерения Описание

Точка измерения Описание

A Отверстия диаметром 12 мм в поперечной балке №1

B Отверстия диаметром 12 мм в передней рамке

C Передние отверстия диаметром 20 мм в продольных усилителях

D Отверстия диаметром 16 мм в продольных усилителях

E Задние отверстия диаметром 15 мм в продольных усилителях

F Отверстия для гнезда пружины диаметром 14 мм

G Задние отверстия диаметром 18 мм в усилителях
