Daewoo Sens: Разборка дифференциала - Трансмиссия - Руководство по эксплуатации, техническое обслуживание, ремонт, особенности конструкции, электросхемы автомобиля Daewoo SensDaewoo Sens: Разборка дифференциала

• Выкатить шестерни полуоси из коробки дифференциала и вынуть их через окна (рис. 4.2.42).

Рис. 4.2.42. Выкатывание шестерен полуоси из коробки дифференциала.
Рис. 4.2.42. Выкатывание шестерен полуоси из коробки дифференциала.

• Спрессовать подшипники дифференциала с коробки дифференциала.

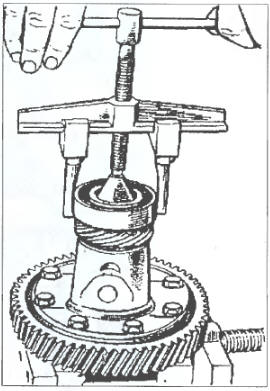

Рис. 4.2.43. Снятие подшипников дифференциала.
Рис. 4.2.43. Снятие подшипников дифференциала.

• Снять ведущую шестерню привода спидометра, вывернуть болты, снять ведомую шестерню главной передачи с коробки дифференциала.

• Выпрессовать стопорный штифт оси сателлитов, выпрессовать ось из коробки дифференциала и через окна вынуть сателлиты дифференциала.

• Вынуть регулировочные прокладки и выпрессовать манжеты дифференциала из картеров коробки и сцепления.

    Главная передача с дифференциалом
    Рис. 4.2.40. Главная передача с дифференциалом: 1 - шестерня ведущая главной передачи; 2 - болт; 3 - шайба пружинная; 4 - штифт; 5 - подшипник дифференциала шариковый; 6 - прокладка регулировочн ...

    Сборка и проверка технического состояния деталей дифференциала
    Сборка дифференциала Сборку производить в обратной последовательности. Смазать все детали моторным маслом. Проверить осевой разбег полуосевых шестерен, который должен быть 0,0...о,2 мм, а усилие ...
