ОБЩИЕ СВЕДЕНИЯ

Свет фар должен быть отрегулирован с применением специального оборудования и

Свет фар должен быть отрегулирован с применением специального оборудования и в соответствии с инструкциями изготовителя оборудования.

Поочередно вращайте регулировочные колеса, чтобы отрегулировать поток света фар.

Если специальное оборудование не доступно, выполните регулировку следующим образом: ПОРЯДОК ВЫПОЛНЕНИЯ 1. Доведите давление в шинах до требуемого. В автомобиле должен находиться только водитель, инструмент и запасное колесо.

2. Установите автомобиль на ровную горизонтальную поверхность перед экраном или стеной.

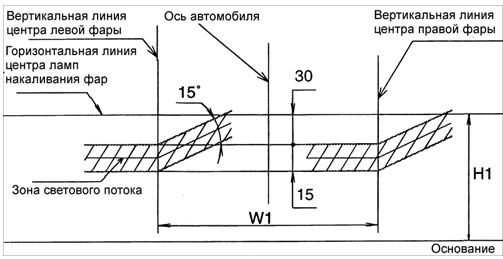

3. На экране проведите вертикальные линии, проходящие через центр каждой фары и горизонтальную линию, находящуюся по центру фар.

4. Включите фары и, вращая регулировочные колеса, отрегулируйте их положение так, чтобы наиболее светлое пятно располагалось в соответствии с заштрихованной областью.

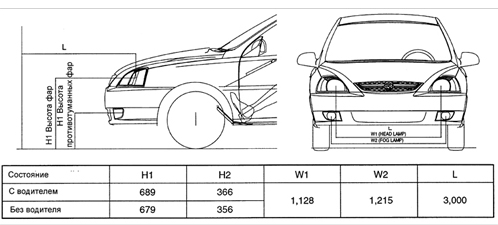

H1: Высота между лампой накаливания фары и землей.

H1: Высота между лампой накаливания фары и землей.

H2: Высота между лампой накаливания противотуманной фары сосредотачивается и землей.

W1: Расстояние между центрами ламп накаливания фар.

W2: Расстояние между центрами ламп накаливания противотуманных фар.

L: Расстояние между лампой накаливания фары и экраном.
