Daewoo Sens: Ремень привода газораспределительного механизма. Механизм натяжения ремня - Двигатель МеМЗ-307 - Руководство по эксплуатации, техническое обслуживание, ремонт, особенности конструкции, электросхемы автомобиля Daewoo SensDaewoo Sens: Ремень привода газораспределительного механизма. Механизм натяжения ремня

1. Снять правый брызговик двигателя.

2. Ослабить болт крепления генератора к натяжной планке и снять ремень привода генератора.

3. Отвернуть болты и снять наружный кожух, а также упор верхнего кожуха плоскозубчатого ремня.

4. Ослабить два болта крепления кронштейна ролика натяжного ремня привода распределительного вала (рис. 2.7.1).

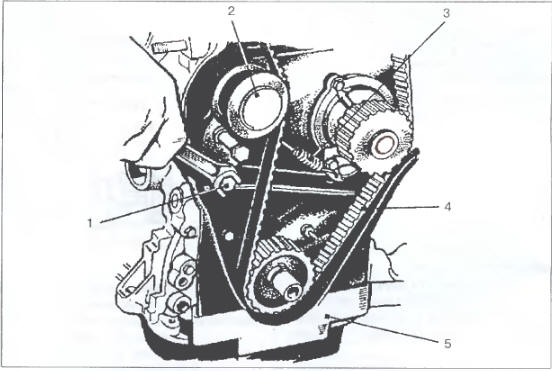

Рис. 2.7.1. Кронштейн с роликом натяжным и упор верхнего кожуха: 1 - болты
Рис. 2.7.1. Кронштейн с роликом натяжным и упор верхнего кожуха: 1 - болты крепления кронштейна; 2 - ролик натяжной; 3 - пружина; 4 - ремень; 5 — упор верхнего кожуха.

5. Снять ремень.

6. Поверхность ремня должна быть с четким профилем без смятия зубьев, складок, трещин, подрезов, расслоений и т. д. При нарушении этих требований и после пробега 60000 км ремень необходимо заменить.

7. Рабочая поверхность натяжного ролика гладкая, без забоин и заусенец.

При неудовлетворительном состоянии подшипников произвести их замену (рис. 2.7.2).

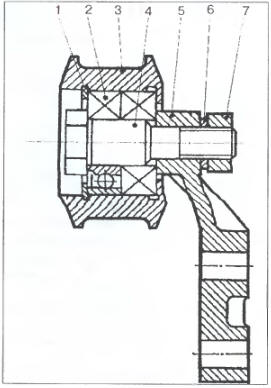

Рис. 2.7.2. Ролик натяжной: 1 - кольцо; 2 - подшипник; 3 - ролик; 4 - ось;
Рис. 2.7.2. Ролик натяжной: 1 - кольцо; 2 - подшипник; 3 - ролик; 4 - ось; 5 — кронштейн; 6 — шайба; 7 - гайка.

8. Проверить пружину ролика натяжного.

При уменьшении нижнего предела силы р2 на 5 % пружину заменить (рис. 2.7.3).

Рис. 2.7.3. Пружина ролика натяжного.
Рис. 2.7.3. Пружина ролика натяжного.

Внимание. Установку ремня проводят при совмещении метки 11 (рис. 2.6.1.) шкива привода генератора с установочным болтом 7 и метки 3 на ведомом шкиве распределительного вала с установочным болтом 2.

9. Для натяжения ремня ослабить болты крепления кронштейна натяжного ролика и медленно в натяг провернуть коленчатый вал в направлении его вращения 2 - 3 раза. В положении, когда ведущая ветвь ремня будет максимально натянута, а также будет полностью открыт один из клапанов, надежно затянуть болты крепления кронштейна. Пружина ролика натяжного задает необходимое усилие натяжения свободной ветви плоскозубчатого ремня при его регулировке.

10. Закрепить кожух привода газораспределительного механизма.

Надеть ремень привода генератора и проверить прогиб (при приложении усилия 98 Нм (10 кгс) прогиб в средней части - 8 - 1 0 мм).
