Kia Rio: Ремонт рычага селектора - Автоматическая коробка передач F4E–K - Инструкция по эксплуатации автомобиля Kia RioKia Rio: Ремонт рычага селектора

ОБЩИЕ СВЕДЕНИЯ

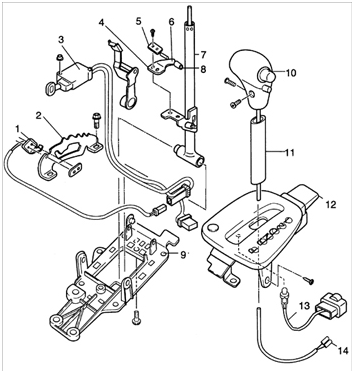

Рычаг селектора
Рычаг селектора 1 – выключатель парковки;
2 – направляющая пластина;
3 – модулятор;
4 – пружинная пластина;
5 – пластина;
6 – штифт;
7 – рычаг селектора;
8 – ролик фиксатора;
9 – опорная плита;
10 – кнопка рычага селектора;
11 – кожух;
12 – панель индикатора;
13 – лампа индикатора позиции селектора;
14 – разъем выключателя O/D.

Разборка ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отверткой с плоским лезвием освободите контакты разъема. Извлеките

1. Отверткой с плоским лезвием освободите контакты разъема. Извлеките контакты из разъема.

2. Тонкой выколоткой и молотком выбейте со стороны коробки передач штифт и снимите две шайбы, шестерню привода и вал.

3. Снимите панель индикатора.

4. Снимите кожух.

5. Поверните лампу индикатора положения рычага селектора против часовой стрелки и снимите ее.

6. Выверните два винта и снимите ролик фиксатора в сборе, затем снимите пластину, верхнюю пружинную пластину и пружинную пластину.

7. Выверните болт из опорной плиты.

8. Выверните два болта крепления направляющей пластины и снимите ее.

9. Снимите рычаг замка и рычаг селектора.

Сборка ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите рычаг селектора на опорную плиту.

1. Установите рычаг селектора на опорную плиту.

2. Установите направляющую пластину на опорную плиту и закрепите двумя болтами.

Момент затяжки: 6,8–9,8 Н•м 3. Нанесите смазку 0-GL02 на внутреннюю часть ролика.

4. Переместите рычаг селектора в позицию P.

5. Свободно установите пружинную пластину, верхнюю пружинную пластину и пластину.

Момент затяжки: 2,0–2,9 Н•м 6. Нанесите смазку 0-GL02 на внешнюю и внутреннюю части направляющей пластины.

7. Дальнейшая сборка проводится в последовательности, обратной разборке.

8. Проверьте, что положение рычага селектора соответствуют индикации рычага селектора.
