ОБЩИЕ СВЕДЕНИЯ

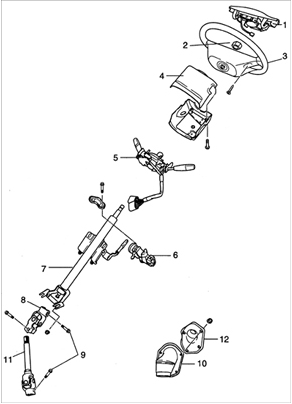

Рулевая колонка
Рулевая колонка 1 – кнопка включения звукового сигнала;
2 – шайба и гайка;
3 – рулевое колесо;
4 – кожух рулевой колонки;
5 – комбинированный переключатель;
6 – замок зажигания;
7 – рулевая колонка в сборе;
8 – универсальный шарнир;
9 – стяжной болт;
10 – пылезащитный чехол;
11 – промежуточный вал;
12 – установочная пластина

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

2. Установите передние колеса для прямолинейного движения.

2. Установите передние колеса для прямолинейного движения.

3. Выверните болты и снимите кнопку включения звукового сигнала с рулевого колеса.

4. Отсоедините электрический разъем от включателя звукового сигнала.

5. Нанесите метки совмещения на рулевой вал и рулевое колесо для правильной повторной установки.

6. Выверните стопорную гайку и снимите пружинное кольцо с торца рулевого

6. Выверните стопорную гайку и снимите пружинное кольцо с торца рулевого вала.

7. Съемником снимите рулевое колесо. После снятия рулевого колеса с вала проденьте через него провода.

Предупреждение Не снимайте рулевое колесо ударяя молотком по торцу вала. Это приведет к повреждению подшипников и резьбы вала.

8. Выверните три нижних винта и снимите кожухи рулевой колонки.

8. Выверните три нижних винта и снимите кожухи рулевой колонки.

9. Выверните две нижние гайки крепления кронштейна рулевой колонки.

10. Выверните три винта крепления комбинированного переключателя.

10. Выверните три винта крепления комбинированного переключателя.

11. Отсоедините электрический разъем от комбинированного переключателя 12. Сдвигая по рулевой колонке снимите комбинированный переключатель.

13. Выверните верхние болты крепления рулевой колонки.

13. Выверните верхние болты крепления рулевой колонки.

14. Отсоедините электрический разъем от замка зажигания.

15. Зубилом сделайте паз для отвертки в голове болтов крепления замка

15. Зубилом сделайте паз для отвертки в голове болтов крепления замка зажигания.

16. Отверткой выверните болты крепления замка зажигания.

Предупреждение Закрепите рулевой вал в тисках, губки которых закрыты латунными пластинами.

17. Выверните стяжной болт универсального шарнира.

18. Выверните две нижние гайки крепления кронштейна рулевой колонки.

18. Выверните две нижние гайки крепления кронштейна рулевой колонки.

19. Снимите рулевую колонку с автомобиля.

20. Снимите установочную пластину и пылезащитный чехол.

21. Выверните стяжной болт крепления промежуточного вала.

21. Выверните стяжной болт крепления промежуточного вала.
