Поршень и шатун

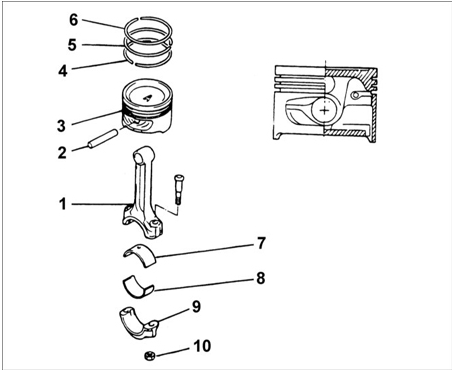

Поршень и шатун

1 – шатун;
2 – поршневой палец;
3 – поршень;
4 – маслосъемное кольцо;
5 – компрессионное кольцо №2;
6 – компрессионное кольцо №1;
7 – верхний вкладыш шатунного подшипника;
8 – нижний вкладыш шатунного подшипника;
9 – крышка шатуна;
10 – гайка, 32–35 Н•м.

Установка
ПОРЯДОК ВЫПОЛНЕНИЯ 1. Перед установкой нанесите тонкий слой чистого моторного масла на все поверхности скольжения распределительного вала. Установите распределительный вал. 2. Установите крышки ...

Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ Предупреждение Держите крышки шатунов с соответствующими шатунами для правильной повторной установки их в цилиндры двигателя. 1. Отверните гайки и снимите крышку шатуна и н ...
