Daewoo Sens: Схема электрическая принципиальная электрооборудования автомобиля Daewoo Sens - Схемы электрических соединении - Руководство по эксплуатации, техническое обслуживание, ремонт, особенности конструкции, электросхемы автомобиля Daewoo SensСхема электрическая принципиальная электрооборудования автомобиля Daewoo Sens

Датчики: В1 ­ датчик температуры воздуха и абсолютного давления; 8 2 ­ датчик температуры охлаждающей жидкости (сигнал на контроллер); 83 ­ датчик положения дроссельной заслонки; 84 ­ датчик кислорода; 85 ­ датчик детонации; 86 ­ датчик аварийного давления масла; 87 ­ датчик указателя температуры охлаждающей жидкости; 88 ­ датчик уровня топлива; 89 ­ датчик скорости; Y2 — датчик положения коленчатого вала.

Лампы и нагревательные элементы: Е1, Е2 ­ лампа заднего хода; ЕЗ ­ лампа левого переднего габарита; Е4 ­ лампа левого заднего габарита; Е5 ­ лампа правого переднего знака; Е6 — лампы правого заднего габарита; Е7, Е8 — лампы подсветки номерного знака; Е9, Е11 — лампы ближнего света, ЕЮ, Е12 — лампы дальнего света; Е13, Е14 ­ лампы задних проти вотум анных огней; Е15, Е18 ­ лампы боковых повторителей; Е16, Е17 ­ лампы левого поворота; Е19, Е20 ­ лампы правого поворота; Е21, Е22 ­ лампы стопсигнала; Е23 ­ лампа дополнительного сигнала торможения; Е24 ­ лампа освещения багажника; Е25 ­ лампа освещения салона; Е26 ­ лампа освещения комбинации приборов; Е27 ­ лампа освещения пепельницы; Е28 ­ нагревательный элемент прикуривателя; Е29 ­ нагревательный элемент стекла задка.

Система питания: G1 ­ аккумуляторная батарея; G2 ­ генератор.

Комбинация приборов, контрольные лампы и дополнительное оборудование: HI ­ контрольная лампа разряда аккумуляторной батареи; Н2 ­ контрольная лампа ЭСУД; НЗ ­ контрольная лампа давления масла; Н4 ­ комбинация приборов; Н5 ­ контрольная лампа остатка топлива; Н6 ­ звуковой сигнал; Н7 ­ контрольная лампа левого поворота; Н8 ­ контрольная лампа правого поворота; Н9 ­ контрольная лампа дальнего света; НЮ ­ контрольная лампа включения задних противотуманных огней; Н11 ­ контрольная лампа ручного тормоза; HI 2 ­ контрольная лампа открытых дверей; Н13 ­ контрольная лампа непристегнутого ремня безопасности; H I 4 , Н16 ­ громкоговорители левые; H I 5 , Н17 ­ громкоговорители правые; Н18 ­ магнитола.

Реле: К1 ­ реле питания; К2 ­ реле бензонасоса; КЗ ­ реле разряда аккумуляторной батареи; К4 ­ реле включения звукового сигнала; К5 — реле включения электродвигателя вентилятора радиатора; Кб — реле включения подсветки; К7 ­ реле фар; К8 ­ реле задних противотуманных фонарей; К9 ­ реле прерыватель аварийной сигнализации и поворотов; К10 ­ реле звуковой сигнализации; К11 ­ релепрерыватель стеклоочистителя; К12 ­ реле включения электродвигателя отопителя; К13 ­ реле токообогрева стекла задка.

Стартер и электродвигатели: М1 ­ стартер; М2 ­ бензонасос; МЗ ­ электродвигатель вентилятора радиатора; М4, М5 ­ электрокорректор направления световых лучей фар; Мб — электродвигатель смывателя ветрового стекла; М7 — электродвигатель стеклоочистителя; М8 ­ электродвигатель отопителя.

Часы, указатели, резистор: Р ­ часы; Р1 ­ указатель температуры охлаждающей жидкости; Р2 ­ указатель уровня топлива; Р ­ добавочный резистор.

Выключатели, переключатели, диод: 51 ­ выключатель зажигания; 52 ­ замыкатель «массы»; 53 ­ выключатель звукового сигнала; 54 ­ выключатель огней заднего хода; 85.1 ­ выключатель наружного освещения; 55.2 ­ переключатель света фар; 55.3 ­ переключатель поворотов; 56 ­ переключатель электрокорректора фар; 57 — выключатель задних противотуманных огней; 58 — выключатель аварийной сигнализации; 59 ­ выключатель сигнала торможения; 5 1 0 ­ концевой выключатель плафона освещения багажника; 511 — концевой выключатель боковой двери; У2 ­ диод; 5 1 2 ­ выключатель ремня безопасности; 513 ­ выключатель контрольной лампы ручного тормоза; 5 1 4 ­ переключатель стеклоочистителя; 515 ­ переключатель отопителя; 516 ­ выключатель токообогрева стекла задка.

Система зажигания и впрыска топлива: Ш ­ модуль зажигания; и2 ­ контроллер; ¥1 ­ форсунки; УЗ ­ регулятор холостого хода.

Диагностика: X ­ разъем подключения дигностического прибора.

Расшифровка обозначений в схеме: С ­ обозначение гнездовых жгутовых разъемов (например, С101); 5 ­ обозначение блоков перемычек (например, 5101); С ­ обозначение «массы» (например, С101); Р ­ обозначение предохранителей (блок в салоне: например, Р1; Ef ­ обозначение предохранителей (блок в моторном отсеке: например, ЕТ1).

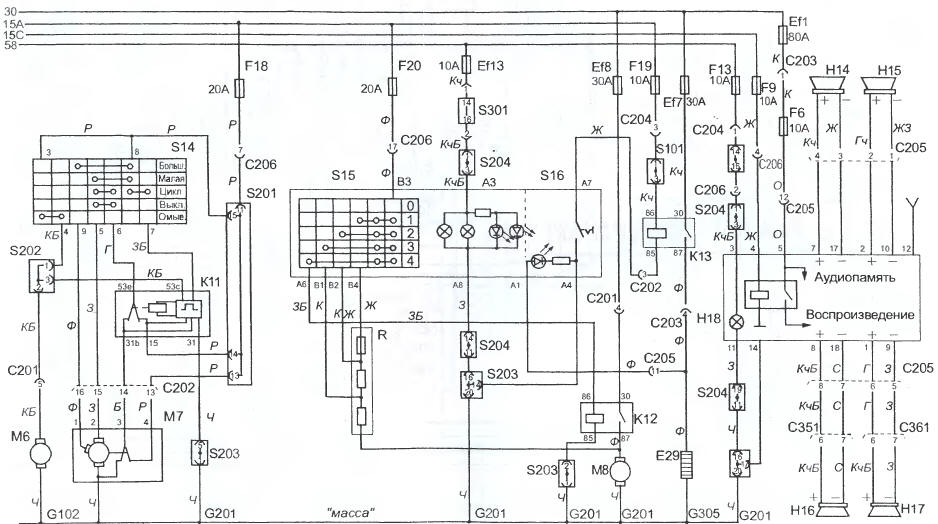

Схема электрическая принципиальная электрооборудования автомобиля Daewoo Sens

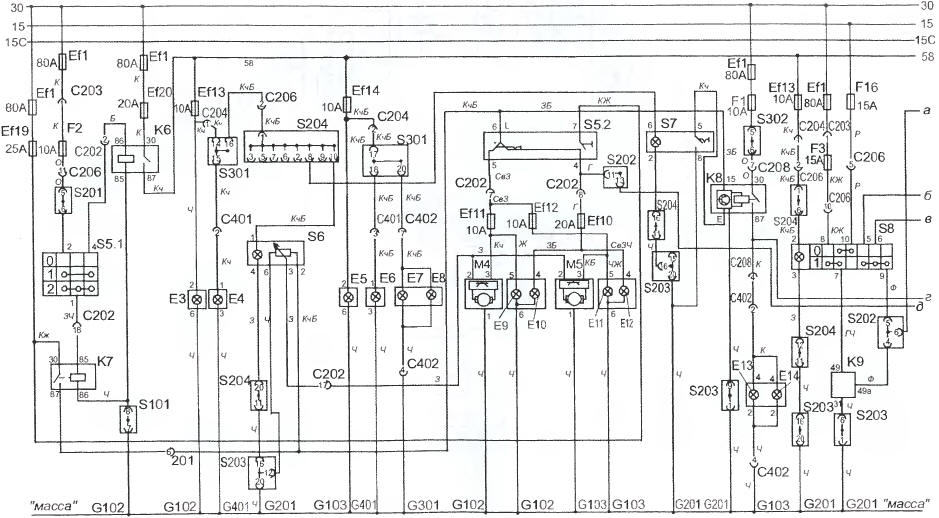

Схема электрическая принципиальная электрооборудования автомобиля Daewoo Sens

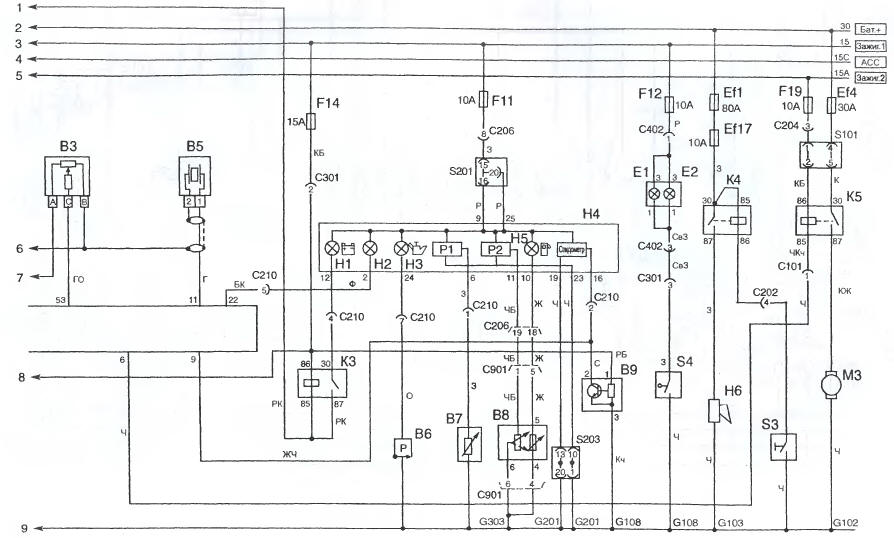

Схема электрическая принципиальная электрооборудования автомобиля Daewoo Sens

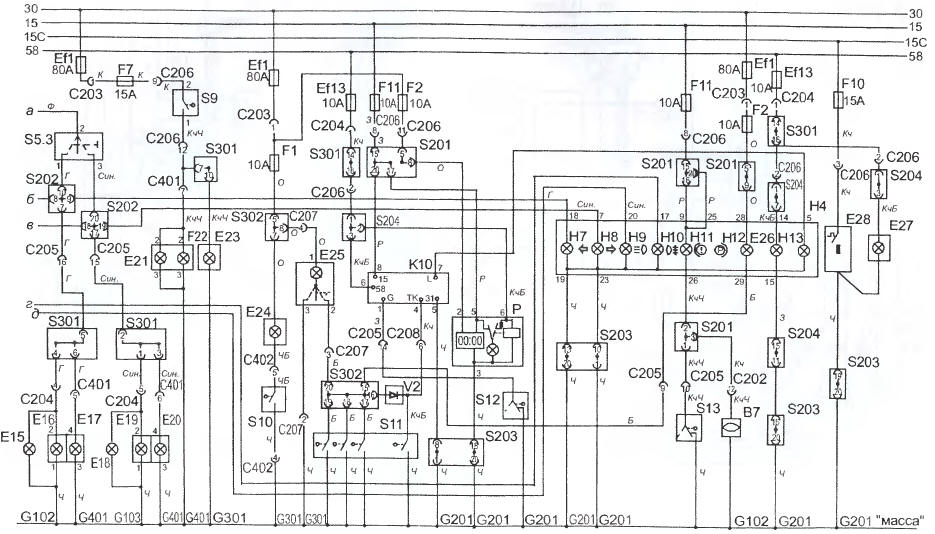

Схема электрическая принципиальная электрооборудования автомобиля Daewoo Sens

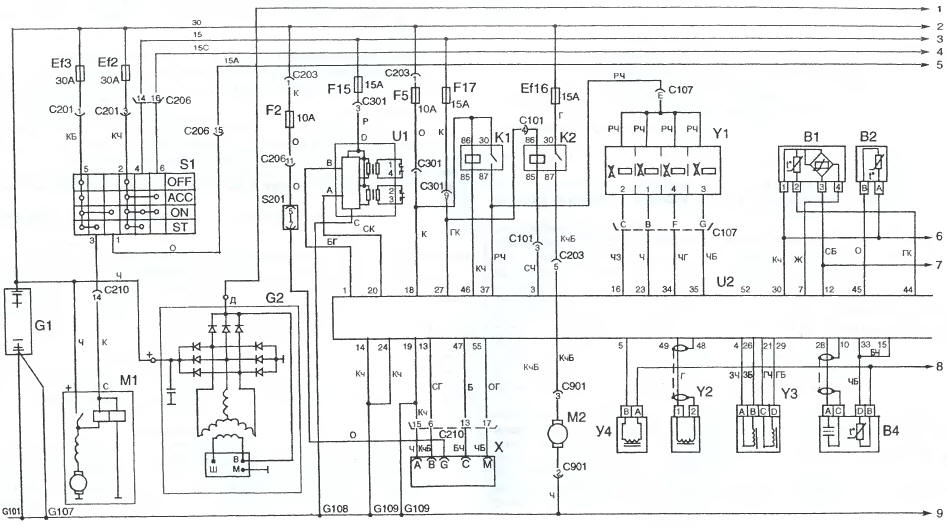

Схема электрическая принципиальная электрооборудования автомобиля Daewoo Sens
Схема электрическая принципиальная электрооборудования автомобиля Daewoo Sens

Схема электрическая принципиальная электрооборудования автомобиля Daewoo Sens
Схема электрическая принципиальная электрооборудования автомобиля Daewoo Sens

Схема электрическая принципиальная электрооборудования автомобиля Daewoo Sens
Схема электрическая принципиальная электрооборудования автомобиля Daewoo Sens

    Схема жгута проводов КСУД автомобиля Daewoo Sens
    Схема жгута проводов КСУД автомобиля Daewoo Sens ...
