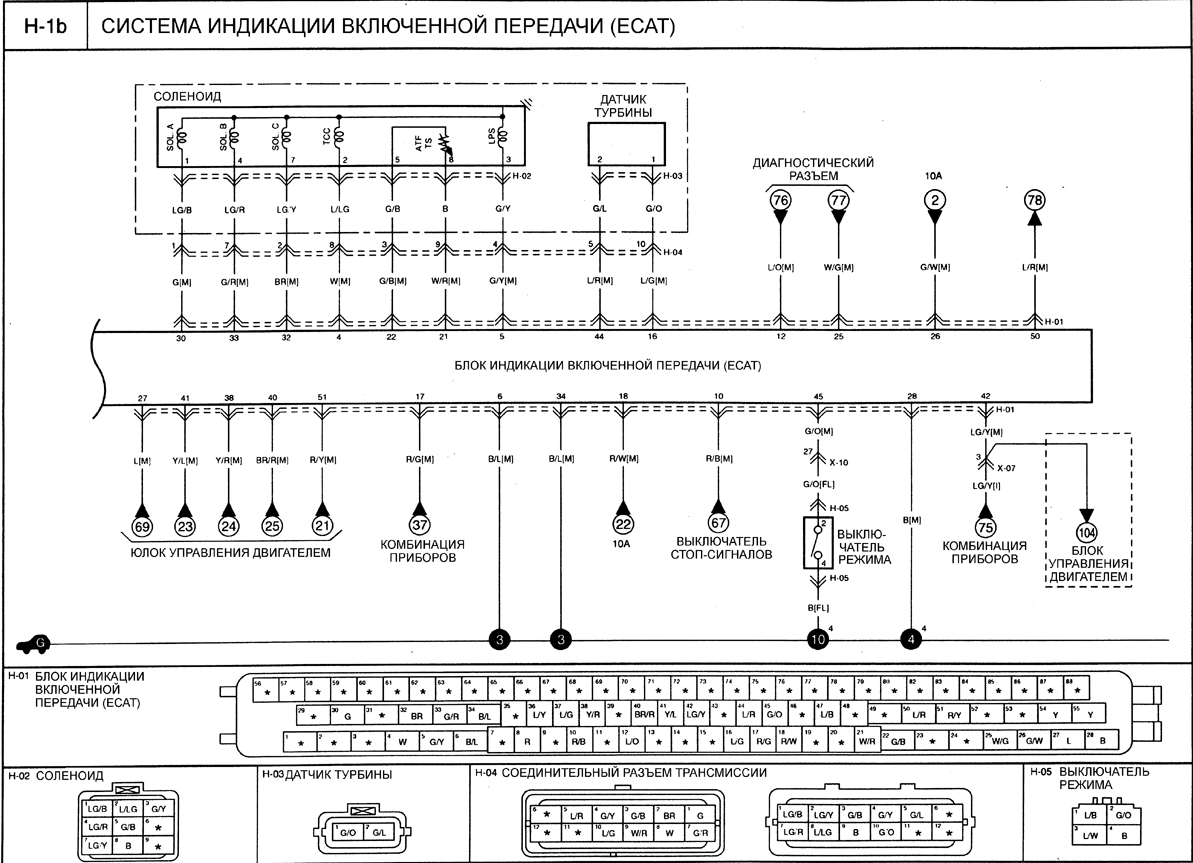

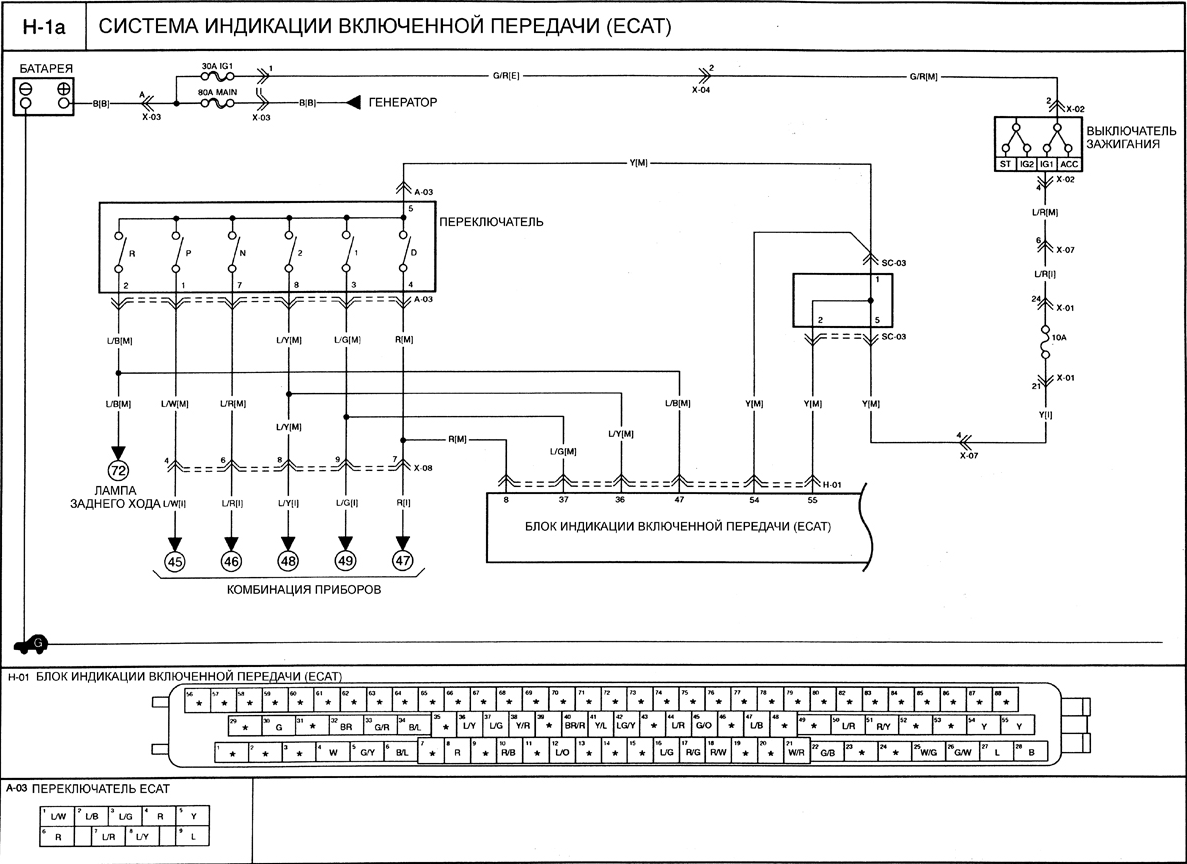

Система индикации включенной передачи (ECAT)
Система индикации включенной передачи (ECAT)

Система индикации включенной передачи (ECAT)
Система индикации включенной передачи (ECAT)
