Skoda Fabia: Система рециркуляции отработавших газов (двигатели 1,9 л, 47 кВт) - Система выпуска отработавших газов - Инструкция по эксплуатации автомобиля Skoda FabiaSkoda Fabia: Система рециркуляции отработавших газов (двигатели 1,9 л, 47 кВт)

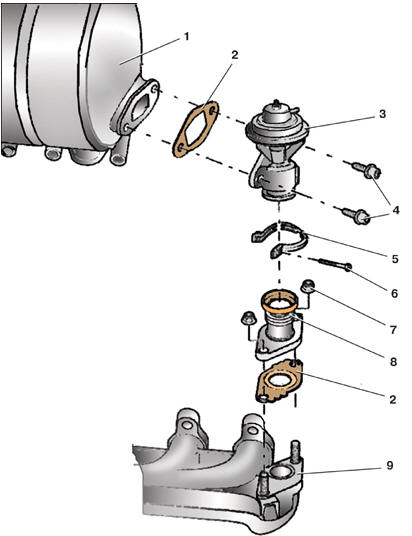

Детали системы рециркуляции дизельного двигателя 1,9 л, 47 кВт
Детали системы рециркуляции дизельного двигателя 1,9 л, 47 кВт
1 – впускная труба; 2 – прокладка; 3 – клапан системы рециркуляции; 4 – болты крепления клапана; 5 – хомут; 6 – стяжной болт хомута; 7 – гайка крепления соединительной трубы; 8 – соединительная труба; 9 – выпускной коллектор

Проверка клапана рециркуляции дизельного двигателя 1,9 л, 47 кВт
Проверка клапана рециркуляции дизельного двигателя 1,9 л, 47 кВт
1 – вакуумный насос; 2 – соединительная труба; 3 – клапан рециркуляции; 4 – мембрана клапана

Проверка клапана ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите верхний кожух двигателя (см. подраздел 2.1).

2. Отсоедините вакуумный шланг от штуцера клапана 3 (см. рис. Детали системы рециркуляции дизельного двигателя 1,9 л, 47 кВт) системы рециркуляции.

3. Подсоедините к штуцеру клапана 3 (см. рис. Детали системы рециркуляции дизельного двигателя 1,9 л, 47 кВт) вакуумный насос 1 (см. рис. Проверка клапана рециркуляции дизельного двигателя 1,9 л, 47 кВт).

4. С помощью насоса создайте разрежение в клапане. Мембрана 4 клапана должна переместиться вверх (можно проконтролировать на ощупь пальцами снизу клапана), а после отсоединения вакуумного насоса мембрана должна вернуться в исходное положение (можно определить по четкому звуку). В противном случае клапан неисправен и его необходимо заменить.

Снятие и установка элементов системы рециркуляции ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите верхний кожух двигателя (см. подраздел 2.1).

2. Отсоедините вакуумный шланг от штуцера клапана 3 (см. рис. Детали системы рециркуляции дизельного двигателя 1,9 л, 47 кВт) системы рециркуляции.

3. Отверните два болта 4 крепления клапана 3 системы рециркуляции к впускной трубе 1 двигателя.

4. Отверните стяжной болт 6 хомута 5 и снимите клапан 3 системы рециркуляции с соединительной трубы 8.

5. Для снятия соединительной трубы 8 отверните две гайки 7 ее крепления к выпускному коллектору.

6. Замените прокладки 2 независимо от их состояния.

7. Установите элементы системы рециркуляции отработавших газов в обратном порядке. Гайки 7 крепления соединительной трубы к выпускному коллектору замените новыми.

Моменты затяжки, Н·м

Болты крепления клапана 25

Стяжной болт хомута крепления соединительной трубы к клапану 10

Гайки крепления соединительной трубы к выпускному коллектору 25
