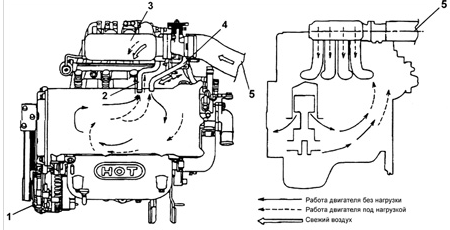

Схема системы вентиляции картера

1 – генератор;
2 – клапан системы вентиляции картера;
3 – воздушная камера;
4 – широкий шланг;
5 – патрубок воздухозаборника.

Клапан системы вентиляции картера управляется разрежением, создаваемым во впускном коллекторе при работе двигателя.

При работе двигателя на частоте вращения холостого хода, клапан открыт незначительно, в результате чего небольшое количество картерных газов отводится в резонансную камеру и в дальнейшем дожигается в цилиндрах двигателя.

При увеличении частоте вращения двигателя, увеличивается степень открытия клапана, в результате чего увеличивается количество картерных газов, которое отводится в резонансную камеру и в дальнейшем дожигается в цилиндрах двигателя.
