Skoda Felicia: Система выпуска - общая информация - Системы снижения токсичности и выпуска отработавших газов - Руководство по эксплуатации, техническому обслуживанию и ремонту автомобиля Skoda FeliciaSkoda Felicia: Система выпуска - общая информация

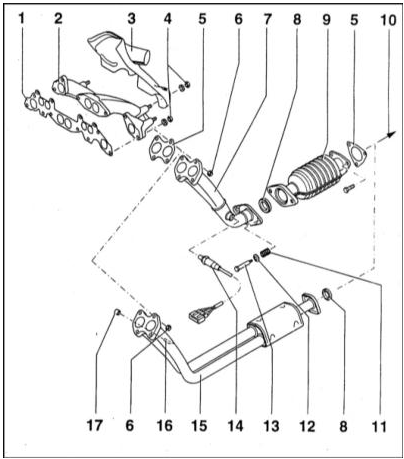

Компоненты передней секции системы выпуска отработавших газов 1 — Уплотнительная
Компоненты передней секции системы выпуска отработавших газов 1 — Уплотнительная прокладка 2 — Выпускной коллектор 3 — Кожух нагревателя всасываемого воздуха 4 — Гайка 5 — Уплотнительная прокладка 6 — Гайка 7 — Приемная труба (модели с впрыском топлива) 8 — Уплотнительное кольцо 9 — Каталитический преобразователь (модели с впрыском топлива) 10 — К средней секции системы выпуска отработавших газов 11 — Пружина 12 — Тарелка пружины 13 — Болт 14 — l-зонд (модели с впрыском топлива) 15 — Приемная труба (карбюраторные модели) 16 — Газоанализатор определения уровня СО 17 — Пробка

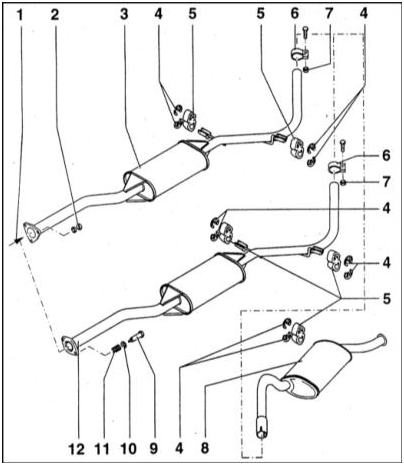

Компоненты средней и задней секций системы выпуска отработавших газов 1 —
Компоненты средней и задней секций системы выпуска отработавших газов 1 — Фланец крепления к приемной трубе/каталитическому преобразователю 2 — Крепежная гайка 3 — Средняя секция с центральным глушителем (модели с впрыском топлива) 4 — Стопорная шайба 5 — Резиновый подвес 6 — Хомут 7 — Гайка 8 — Задний глушитель 9 — Болт 10 — Тарелка пружины 11 — Пружина 12 — Средняя часть с центральным глушителем (карбюраторные модели)

Общая информация Система выпуска отработавших газов всех моделей состоит из приемной трубы, каталитического преобразователя (если таковой предусмотрен), центральной секции с передним глушителе и выпускной секции с задним глушителем.

На дизельных моделях и бензиновых моделях 1.6 л каталитический преобразователь может быть вмонтирован в приемную трубу системы, на моделях 1.3 л он представлен отдельной секцией. Карбюраторные модели каталитическим преобразователем не комплектуются. На иллюстрациях представлены конструкции используемых на рассматриваемых автомобилях систем выпуска.

Секции системы по всей ее длине подвешены к днищу автомобиля посредством резиновых петель, цепляемых за металлические кронштейны.

    Снятие и установка выпускного коллектора
    Компоненты установки клапана EGR 1 — Впускной трубопровод 2 — Прокладка 3 — Клапан EGR 4 — Крепежный хомут 5 — Стяжной винт 6 — Соединительная трубка 7 — Выпускной коллектор 8 — Крепежная гайка ...

    Система выпуска - замена компонентов
    СНЯТИЕ ПОРЯДОК ВЫПОЛНЕНИЯ Приступайте к работе только после окончательного остывания системы. Особое внимание следцет уделять состоянию каталитического преобразователя, чья рабочая температура оче ...
