Skoda Felicia: Снятие и установка генератора - Системы заряда и запуска - Руководство по эксплуатации, техническому обслуживанию и ремонту автомобиля Skoda FeliciaSkoda Felicia: Снятие и установка генератора

СНЯТИЕ ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоедините отрицательный провод от батареи.

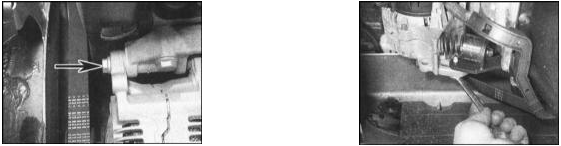

2. Снимите ремень привода вспомогательных агрегатов со шкива генератора.

Модели 1.3 л ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите защитный колпачок, снимите гайку с шайбами и скиньте клемму провода питания с контактной шпильки генератора.

2. Отсоедините от генератора сигнальный провод.

2. Отсоедините от генератора сигнальный провод.

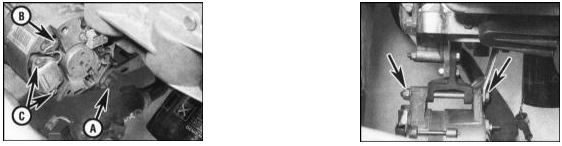

3. Отдайте болт(ы) верхней опоры генератора.

4. Отпустите гайку болта крепления нижней опоры и поверните сборку генератора

4. Отпустите гайку болта крепления нижней опоры и поверните сборку генератора к радиатору с целью обеспечения достаточного рабочего пространства.

5. Выверните нижний сквозной болт и снимите генератор с опорного кронштейна.

5. Выверните нижний сквозной болт и снимите генератор с опорного кронштейна.

Дизельные модели и модели 1.6 л ПОРЯДОК ВЫПОЛНЕНИЯ

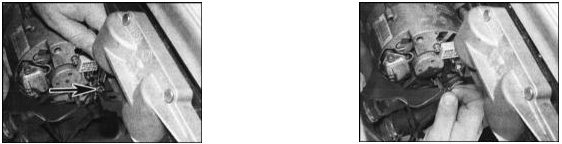

1. Рассоедините на генераторе разъем сигнального провода.

1. Рассоедините на генераторе разъем сигнального провода.

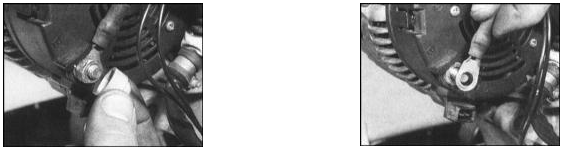

2. Снимите защитный колпачок, отдайте гайку, снимите шайбы и отсоедините от генератора клемму провода питания.

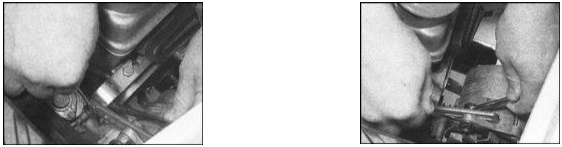

3. Выверните болты нижней и верхней опор генератора, затем снимите генератор

3. Выверните болты нижней и верхней опор генератора, затем снимите генератор со своего кронштейна. При соответствующей комплектации поверните ролик натяжителя приводного ремня генератора наружу, обеспечивая доступ к болту нижней опоры.

Все модели ПОРЯДОК ВЫПОЛНЕНИЯ Если имеется необходимость с снятии модуля

Все модели ПОРЯДОК ВЫПОЛНЕНИЯ Если имеется необходимость с снятии модуля щеткодержателя/регулятора напряжения, обратитесь к материалам Раздела Замена модуля щеткодержателя/регулятора напряжения.

УСТАНОВКА ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установка производится в обратном порядке. Проследите за правильностью прокладки и регулировки натяжиения приводного ремня.

2. Затяните весь крепеж с требуемым усилием.

    Генератор
    Продольный разрез генератора 1 — Передняя крышка 2 — Задняя крышка 3 — Плата с диодами 4 — Контактные кольца 5 — Задний подшипник 6 — Щеткодержатель 7 — Регулятор напряжения 8 — Щетки 9 — Статор ...

    Замена модуля щеткодержателя/регулятора напряжения
    ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите генератор (см. Раздел Снятие и установка генератора). 2. Уложите снятый генератор на чистую рабочую поверхность шкивом вниз. 3. На дизельных моделях и моделях 1.6 л о ...
