Skoda Fabia: Снятие и установка промежуточного охладителя воздуха

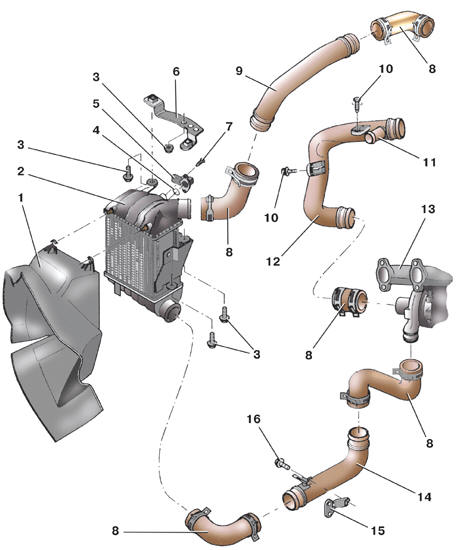

Промежуточный охладитель воздуха
1 – кожух охладителя; 2 – промежуточный охладитель воздуха; 3 – болт крепления охладителя;
4 – уплотнительное кольцо; 5 – датчик давления и температуры воздуха; 6 – кронштейн;
7 – болт крепления датчика; 8 – соединительный шланг; 9 – верхний воздуховод; 10
– болт крепления заднего воздуховода; 11 – патрубок шланга вентиляции картера; 12
– задний воздуховод; 13 – турбокомпрессор; 14 – нижний воздуховод; 15 – кронштейн;
16 – болт крепления нижнего воздуховода
ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите правую фару (см. подраздел 10.8).
2. Отсоедините от датчика 2 колодку 1 с проводами. Отсоедините от патрубка шланг 3.
3. Снимите передний буфер.
4. Снимите локарь правого переднего колеса.
5. Снимите кожух охладителя.
6. Отсоедините шланг 1 от промежуточного охладителя 3. Отверните болты 2 крепления и снимите промежуточный охладитель.
7. Установите промежуточный охладитель в обратном порядке.
