Skoda Felicia: Снятие и установка сборок наружных осветительных и сигнальных приборов - Бортовое электрооборудование - Руководство по эксплуатации, техническому обслуживанию и ремонту автомобиля Skoda FeliciaSkoda Felicia: Снятие и установка сборок наружных осветительных и сигнальных приборов

Прежде чем приступать к работе не забудьте отсоединить отрицательный провод от батареи (см. предупреждение, приведенное в Разделе Общая информация и меры предосторожности).

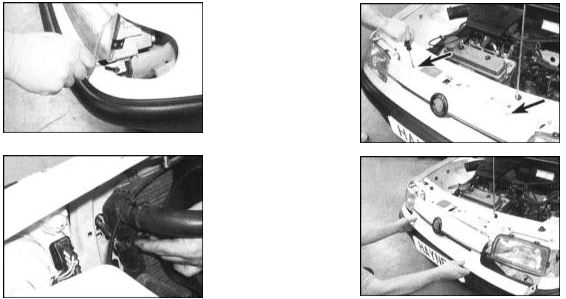

Головные фары ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите оба передних указателя поворота.

2. На моделях выпуска до 1998 г. выверните левый и правый болты крепления панели передка (доступ к болтам открывается через отверстия под установку указателей поворотов). Также выверните два винта крепления верхней части панели к поперечной балке замка капота. Отдайте крепежные гайки в задней части панели, затем снимите последнюю с автомобиля.

3. На моделях выпуска с 1998 г. выверните крепежный винт, затем снимите декоративную

3. На моделях выпуска с 1998 г. выверните крепежный винт, затем снимите декоративную крышку, установленную между головной блок-фарой и передним бампером.

4. На всех моделях выверните верхние и нижние винты крепления головной блок-фары.

4. На всех моделях выверните верхние и нижние винты крепления головной блок-фары.

5. Извлеките блок-фару из своего гнезда и отсоедините электропроводку.

5. Извлеките блок-фару из своего гнезда и отсоедините электропроводку.

6. Повернув сборку регулятора направления оптической оси, отсоедините ее от задней

6. Повернув сборку регулятора направления оптической оси, отсоедините ее от задней части блок-фары, затем окончательно снимите фару.

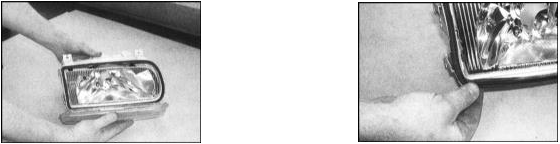

7. В случае необходимости аккуратно отпустите крепежные фиксаторы и снимите с

7. В случае необходимости аккуратно отпустите крепежные фиксаторы и снимите с блок-фары линзу. Снимите с блок-фары уплотнитель, проверьте его состояние, в случае необходимости замените.

8. Установка производится в обратном порядке. Весь крепеж должен быть затянут

8. Установка производится в обратном порядке. Весь крепеж должен быть затянут с требуемым усилием. Проследите за надежностью защелкивания фиксаторов и подсоединения регулятора. В заключение необходимо проверить установку оптической оси фары (см. Раздел Регулировка направления оптической оси головных фар - общая информация и замена механизма регулятора).

Сборки передних указателей поворотов ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отыщите фиксатор крепления сборки указателя в переднем углу двигательного

1. Отыщите фиксатор крепления сборки указателя в переднем углу двигательного отсека автомобиля. Отожмите стопорный язычок и высвободите сборку указателя из крыла автомобиля.

2. Поверните и извлеките патрон с установленной в нем лампой указателя. В случае

2. Поверните и извлеките патрон с установленной в нем лампой указателя. В случае необходимости для облегчения доступа к указателю снимите со своих опор кожух воздухоочистителя (см. соответствующую Часть Главы Система питания).

3. Установка производится в обратном порядке. Проследите за надежностью защелкивания фиксатора сборки.

Передние противотуманные фары ПОРЯДОК ВЫПОЛНЕНИЯ Приведенная ниже информация относится только к моделям выпуска до 1998 г. Более свежие данные на момент составления настоящего Руководства отсутствовали.

1. Поддев маленькой отверткой с плоским жалом, аккуратно снимите облицовку противотуманной фары с переднего бампера автомобиля.

2. Выверните крепежные винты и извлеките фару из своего посадочного гнезда в бампере автомобиля. Отсоедините электропроводку и снимите фару с автомобиля.

3. Установка производится в обратном порядке. В случае необходимости вращением регулировочного винта подкорректируйте положение оптической оси фары.

Боковые повторители передних указателей поворотов ПОРЯДОК ВЫПОЛНЕНИЯ 1. Через арку колеса вытолкните сборку повторителя из крыла автомобиля.

2. Высвободите патрон и снимите линзу.

2. Высвободите патрон и снимите линзу.

3. Установка производится в обратном порядке. Проследите за надежностью фиксации линзы повторителя.

Сборки задних комбинированных фонарей ПОРЯДОК ВЫПОЛНЕНИЯ

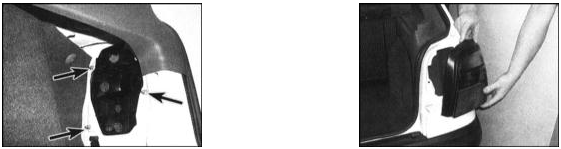

1. Отпустите фиксаторы и снимите сборку ламподержателя с задней части фонаря.

1. Отпустите фиксаторы и снимите сборку ламподержателя с задней части фонаря.

2. Отдайте крепежные гайки и снимите сборку фонаря с автомобиля (вместе с уплотнителем) (см. сопроводительную иллюстрацию). Проверьте состояние уплотнителя, в случае необходимости произведите замену.

3. Установка производится в обратном порядке. Проследите за правильностью посадки

3. Установка производится в обратном порядке. Проследите за правильностью посадки уплотнителя.

Стоп-сигнал верхнего уровня ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выверните крепежные винты и отделите сборку стоп-сигнала от внутренней стенки

1. Выверните крепежные винты и отделите сборку стоп-сигнала от внутренней стенки двери задка.

2. Отсоедините электропроводку и снимите сборку с автомобиля.

2. Отсоедините электропроводку и снимите сборку с автомобиля.

3. Установка производится в обратном порядке.

Фонарь подсветки заднего номерного знака ПОРЯДОК ВЫПОЛНЕНИЯ 1. Аккуратно поддев маленькой отверткой с плоским жалом, высвободите сборку из двери задка.

2. Извлеките патрон и снимите линзу.

3. Установка производится в обратном порядке. Проследите за надежностью фиксации линзы.
